GPRS RTU供水SCADA系統

        SCADA(Supervisory Control And Data Acquisition)系 統，即數據采集與監視控制系統。SCADA系統的應用領域很廣，它可以應用于電力系統、給水系統、石油、化工等領域的數據采集與監視控制以及過程控制等諸多領域。 當前，各國正積極共建“數字地球”，國內40多個大中城市啟動了“數字城市”工程，全國已有70多個城市完成“數字城市”規劃，“十五”期間，啟動“數字城市”工程的將有200多個，總投入超過百億元。 “數字城市”、“數字省區”的實現有賴于國土資源、水利、電力、交通、農林、環保、城市信息管理等各行業的數字化。

        GPRS無線數據通信系統為城市信息化作出積極貢獻，目前已廣泛應用于城市智能交通、路燈監控以及水、氣、集中供熱管網測控等……

        城市自來水企業的特點是：分布式、集散型、網絡化、全開放。為滿足對生產過程的調度指揮，需要可靠的SCADA系統。它一般由企業生產調度指揮中心、分廠測控站、管網測壓點、抄表遙測等組成。它所具有的功能一般包括：數據采集控制功能，數據傳輸功能，數據顯示及分析功能，報警功能，歷史數據的存儲、檢索、查詢功能，報表顯示及打印功能，遙控功能，網絡功能等。

        1.系統結構

        城市自來水SCADA系統可劃分為5個組成部分：水司控制中心、水廠分控中心、管網測壓站、管網加壓站和水源井監控站。其結構框圖如圖所示：

        2.基本測控單元

        RTU(遠程測控終端)是SCADA系統的基本組成單元，具有采集、控制和通信的功能。城市供水綜合自動化系統中的SCADA系統，必須具備并且非常重要的

        一個功能就是：實時、準確地監測遍布于全市的自來水管網的壓力變化情況，另外還可能監測流量、余氯和濁度三個數據信息。 針對自來水企業的生產特點，開發出適合于不同場合應用的RTU產品。選擇通用一體化RTU系列產品，可廣泛地應用于城市供水SCADA系統中，可滿足不同用戶的不同要求。通過輸入不同類

        型的控制程序，可形成管網壓力監測器 、管網中途加壓站控制器、水源井控制器、水廠監控分站控制器、遠程抄表控制器等不同類型的RTU。

        3.通信系統

        GPRS無線數據通信系統以中國移動的GSM/GPRS網絡為通信平臺，采用GPRS、SMS、CSD、USSD等承載方式，通過無線數據傳輸終端設備(GPRS DTU)，提供透明數據傳輸通道, 滿足行業用戶數據傳輸的應用需求。 城市自來水公司生產過程自動化監控系統(SCADA)包括：水司控制中心、多個水廠分控中心、多個水廠監控分站、多個水源井監控站、多個管網加壓站和多個管網測壓站。除一個水廠內各監控分站較為集中外，其它監控站點均散布在城市的各個區域。由于GPRS網絡覆蓋面廣，通訊速率高，穩定性好，GPRS無線數據傳輸系統有著顯著的優勢：

        實時的透明傳輸， 數據傳輸迅速準確;

        更合理地按流量計算費用，使運行費用更加低廉;

        網絡覆蓋范圍廣，布點方便，擴容簡單;

        系統兼容性強，組網簡單、迅速;

        安全性高; 維護費用低廉。

        4.數據庫

        自來水SCADA系統數據以水司控制中心數據庫和水廠分控中心數據庫為核心，兩個數據庫結構類似，只是側重點不同。數據庫結構見圖：

        5.系統軟件

        自來水SCADA系統需有一個軟件系統支持。此軟件系統不但要有行業特征，還要具有靈活的組態功能。自來水SCADA系統軟件分為兩大部分：水司控制中心

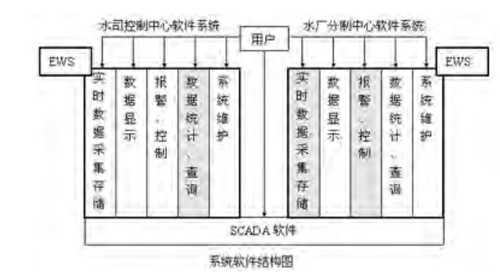

        軟件系統軟件和水廠分控中心系統軟件。它們結構類似，只是側重點不同。前者側重于統計、查詢，后者側重于報警和控制。它們的結構如圖所示：
