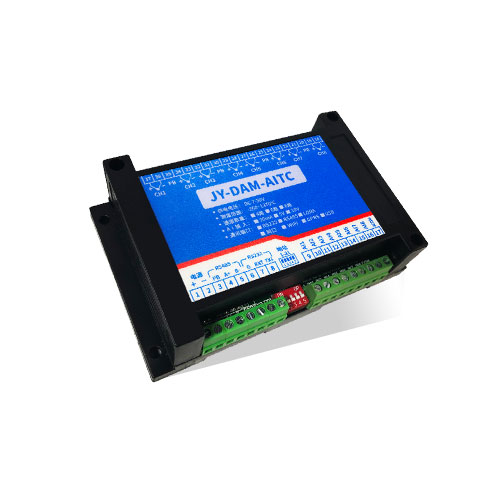

產品特點

• 供電電壓DC7-40V；
• 通訊接口只支持無線WIFI網絡；
• 設備默認IP為192.168.10.1；
• 設備默認WIFI名稱為JY_**（**代表隨機數字字母組合）；
• 支持標準modbus協議，同時支持ASCII/RTU格式；
• 測量芯片采用24位AD轉換器,精度可做到0.02度；
• 支持用戶二次開發。

二、產品功能

• 8路K型熱電偶采集通道；
• 8路12位分辨率模擬量電壓輸入；
• 支持波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）。
• 同時支持局域網和外網控制使用；
• 支持UDP/TCP工作模式；
• 支持Client 、Server模式；
• 支持透傳、力控、組態王、Modbus tcp連接；

三、產品選型

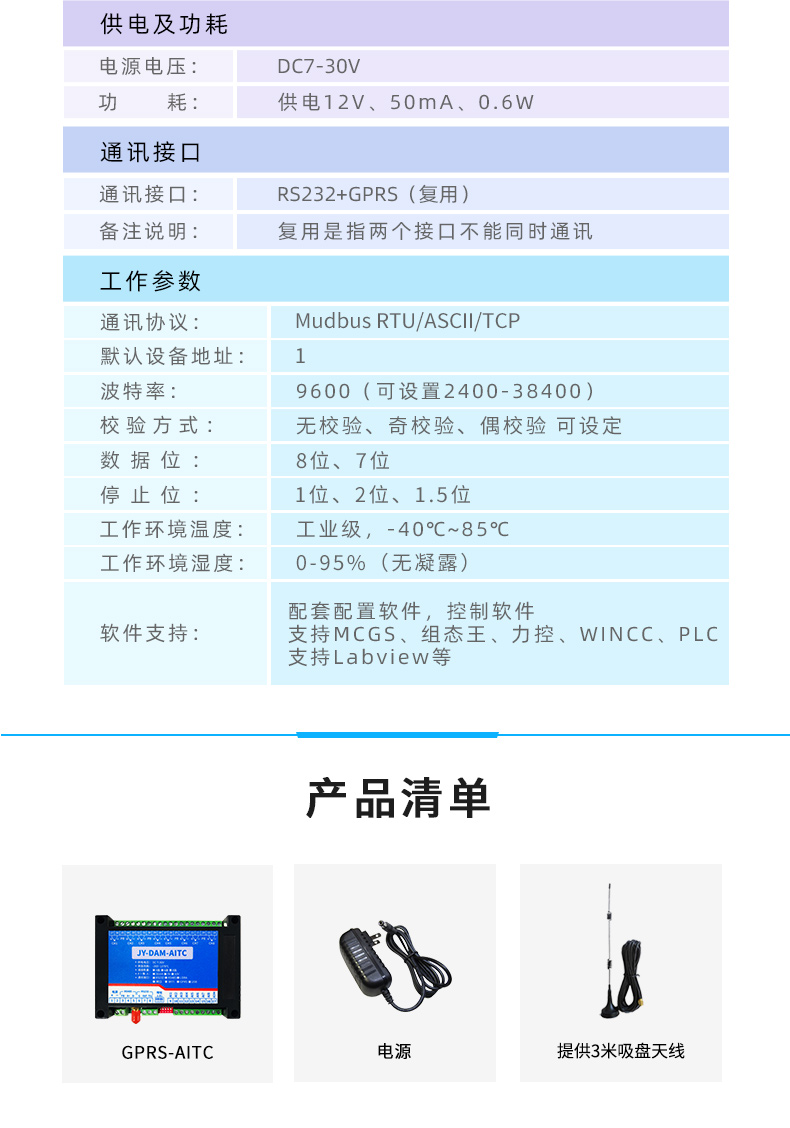

四、主要參數

五、接口說明

通訊說明

1、WIFI連接

設備默認WIFI信號名稱：JY_****，連接密碼：12345678.

設備默認IP：192.168.10.1，登錄賬號：admin，密碼：admin

若沒有出現此信號，需要先對設備進行復位操作。

2、WiFi復位說明

1. 網口左側有一個黑色復位按鍵或復位引腳（兩個彎曲引出的針腳），若沒有復位按鍵或引腳，請與技術客服聯系，010-82899827-803。
2. 按住復位按鍵（或短接兩個復位腳）5s后拿開。拿開后，WIFI模塊指示燈會快速閃爍幾次，然后正常閃爍。說明設備復位成功，等待5s，設備WIFI信號會出現，WIFI信號名稱為JY_**（**代表數字），WIFI連接密碼為12345678。

3、架構說明

設備使用基于Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器ems.jydtu.com，端口號60001進行通訊。

七、快速使用說明

1、設備供電后連接設備WIFI信號，通過網頁進行參數配置；

2、測試通訊；

3、獲取設備唯一ID號；

4、手機安裝云平臺app軟件；

5、通過云平臺添加設備進行測試使用。

八、輸入接線

1、K型熱電偶傳感器接線

K型熱電偶采用三線制接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

2、模擬量接線示意圖

下圖中的電源部分為傳感器供電，IN1-IN6接傳感器信號正，COM為傳感器信號負，

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

二線制：

三線制：

四線制：

九、設備參數及工作模式配置

1、網絡配置

單WIFI版設備通過WEB方式進行參數配置。具體配置說明手冊下載地址如下：

http://www.jobatable.com.cn/software/clp/聚英云平臺單WIFI版使用說明.rar

十、設備唯一ID號

使用聚英云平臺軟件，要求DAM設備具有唯一ID號，唯一ID號獲取有以下兩種方式：

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一ID號，如下所示：

十一、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機APP平臺軟件和網頁版平臺，其中手機APP軟件又包含Android、IOS兩大類，平臺以我公司的DAM系列網絡版設備和GPRS版設備為應用對象，旨在為用戶提供遠程控制輸出（繼電器、開關量）、模擬量（4-20mA、0-10V、0-5V）采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺單WIFI版使用說明】文檔即可；

下載地址：

http://www.jobatable.com.cn/software/clp/聚英云平臺單WIFI版使用說明.rar

十二、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文參考:

http://www.jobatable.com.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

本控制卡主要為模擬輸入寄存器和光耦輸入寄存器，主要支持以下指令碼：2、4

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

②：波特率數值對應表

③：繼電器狀態，通過30002地址可以查詢，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址。

30002地址數據長度為16bit。最多可表示16個繼電器。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。

寄存器地址按照PLC命名規則，真實地址為去掉最高位，然后減一。

參考資料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232總線為1對1總線，即總線上只能有兩個設備，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備。

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令列表

5、指令詳解

5.1、溫度查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

5.2、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量AD字

發送碼：FE 04 00 00 00 08 E5 C3

模擬返回信息：

返回碼：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C
