l DC7-30V 寬壓供電;
l RS485 通訊隔離;
l 通訊接口支持 RS232、RS485;
l 支持標準modbus 協議,同時支持 RTU 格式;
l 可以設置 0-255 個設備地址,通過軟件設置。
l 8 路 K 型熱電偶采集通道,24 位 AD;
l 8 路 12 位分辨率模擬量電壓輸入;
l 支持波特率:1200,2400,4800,9600, 19200,38400,57600, 115200(可以通過軟件修改,默認 9600)。

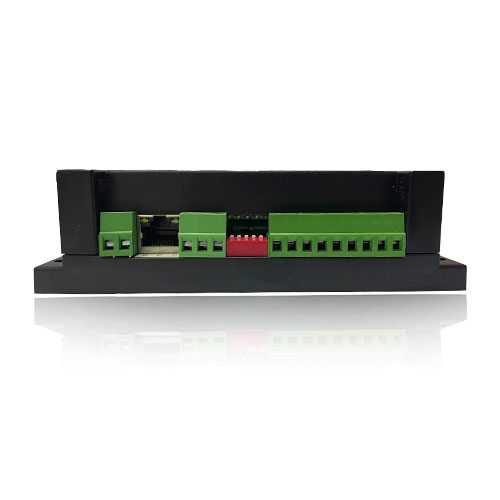

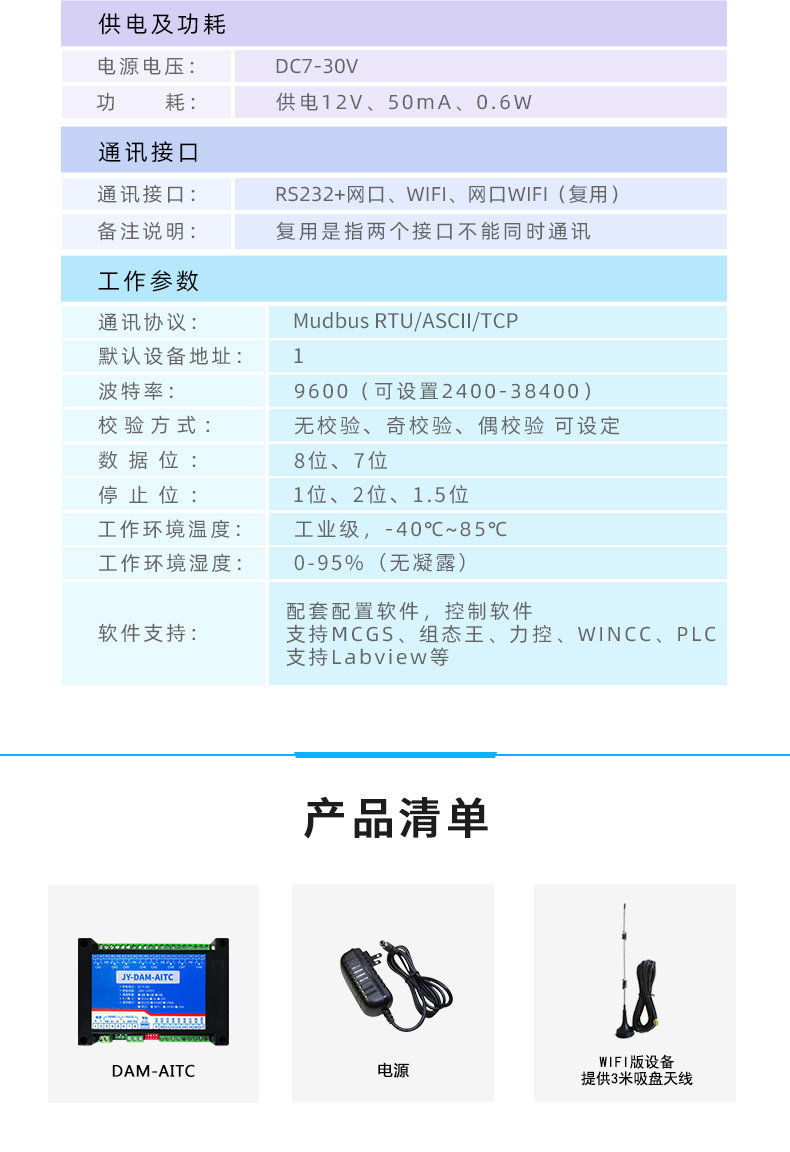

型號 | modbus | RS232 | RS485 | USB | WiFi | AI | PT100 |
DAM-AITC | ● | ● | ● | 8 | 8 |
參數 | 說明 |
數據接口 | RS485、RS232 |
額定電壓 | DC 7-30V |
電源指示 | 1路紅色 LED 指示(通電時常亮) |
通訊指示 | 1路綠色 LED 指示(通信時閃爍) |
測量溫度 | -260℃-1370℃ |
溫度精度 | ±0.5℃ |
工作溫度 | 工業級,-40℃~85℃ |

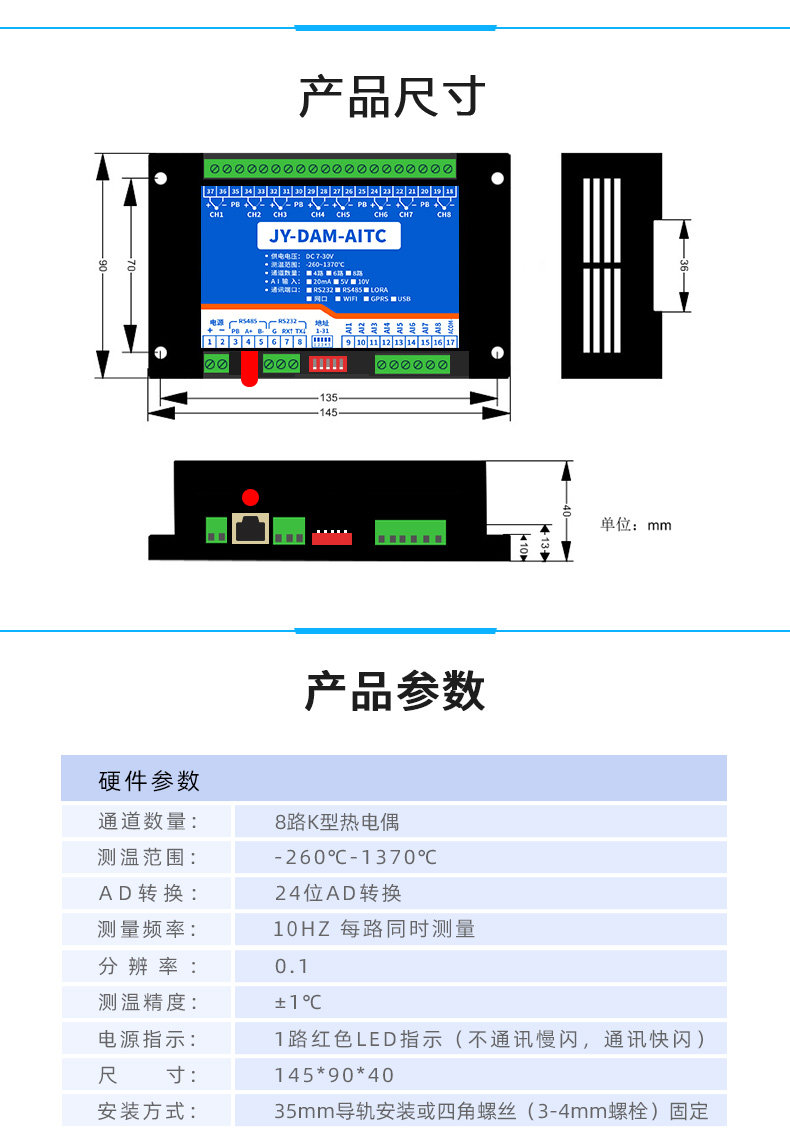

尺寸 | 145*94*41mm |
重量 | 200g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600, 19200,38400,57600, 115200 |
軟件支持 | 配套配置軟件、控制軟件; 支持各家組態軟件; 支持 Labviewd 等 |

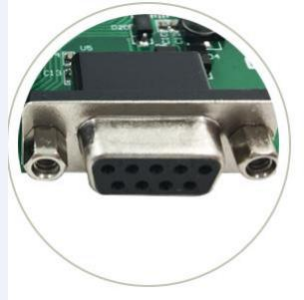

RS232 接線為標準 DB9 母頭接口,為直連線。

電腦自帶的串口一般是 RS232 ,需要配 232-485 轉換器(工業環境建議使用有源帶隔離的轉換器),轉換后 RS485 為 A 、B 兩線,A 接板上 A 端子,B 接板上 B 端子,485 屏蔽可以接 GND 。若設備比較多建議采用雙絞屏蔽線,采用鏈型網絡結構。

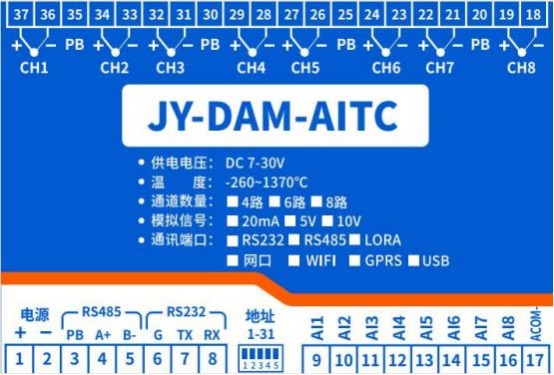

K 型熱電偶接線方式
下圖中的電源部分為傳感器供電,IN1-IN6接傳感器信號正,COM為傳感器信號負,

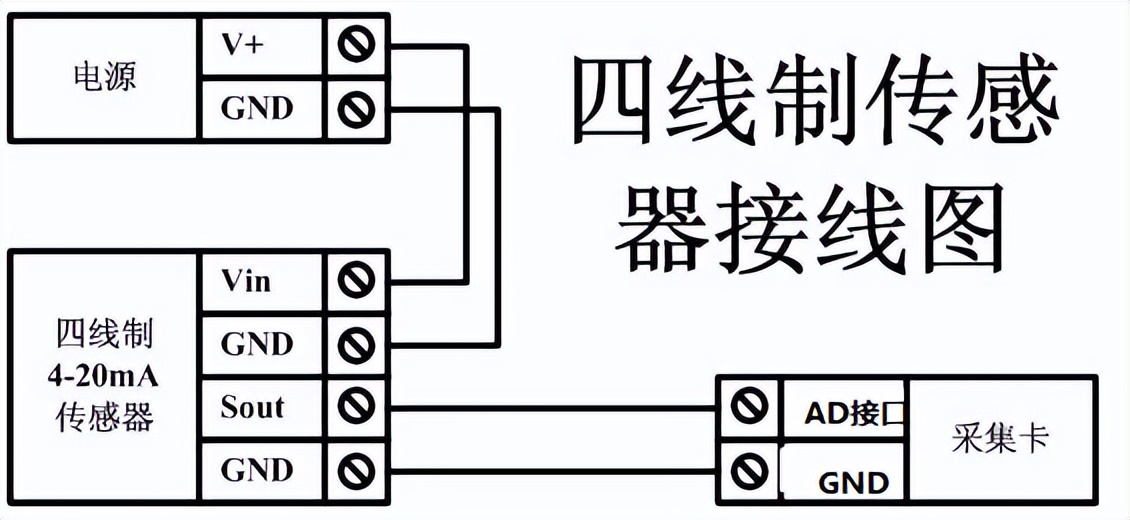

設備采集到的AI數據與實際輸入值之間的關系:
實際值=返回值*0.001

軟件下載鏈接地址:http://www.jobatable.com/download/JYDAMSoftware.zip

軟件功能:
l 繼電器狀態查詢
l 繼電器獨立控制
l 模擬量讀取
l 開關量狀態查詢
l 調試信息查詢
l 工作模式的更改
l 偏移地址的設定
l 繼電器整體控制

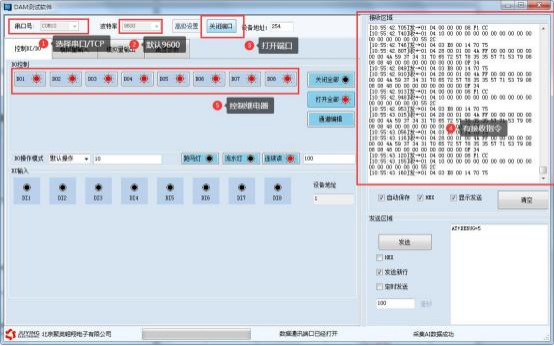

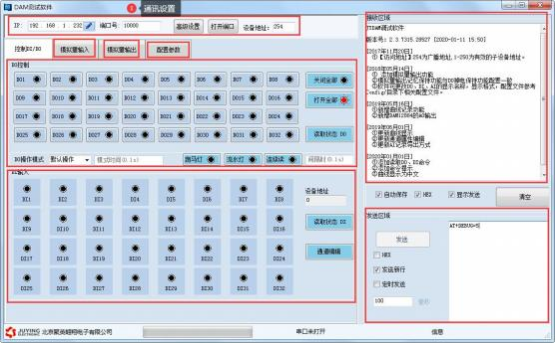

1 選擇設備當前串口號(IP 地址填寫IP);
2 選擇默認波特率 9600;
3 打開端口:
4 右側有接收指令,可控制繼電器即通訊成功。

1 選擇模擬量輸入;
2 下方可以直接查看數據大小和實時曲線。

軟件中的溫度數據與實際輸入值之間的關系:返回值=實際值*0.01

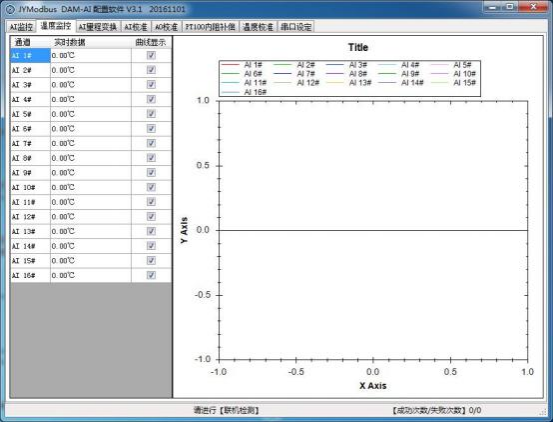

l 監測溫度
l 顯示溫度曲線
l 溫度線損補償
l 修改波特率和設備地址

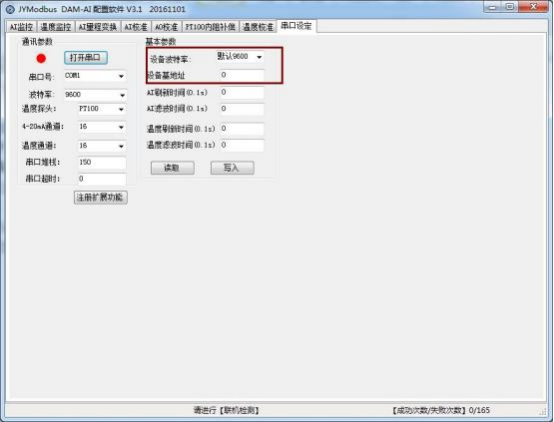

打開采集配置軟件,選擇串口設定菜單,在通訊參數中點擊關閉串口,選擇相應的串口號和波特率(默認 9600),超時時間和最小間隔都改成 50ms 。基本參數中設備型號選擇PT08 。點擊打開串口 ,點擊 讀取 按鈕,在下邊信息欄中顯示讀取成功,則表示聯機成功, (若顯示通信失敗,請確定串口接線,串口號,波特率和地址是否正確)。
確定通信成功后,在基本參數中選擇正確的波特率和需要配置的設備地址,點擊寫入,若是下邊信息欄種顯示寫入成功,則說明操作成功,可以點擊讀取,確定操作結果。

設備地址由撥碼開關地址和設備基地址兩部分構成。
撥碼開關地址:是五位撥碼開關地址。(范圍0~31)
設備基地址:是指軟件設置的地址,也叫偏移地址。
具體關系是:設備地址=撥碼開關地址+設備基地址(無撥碼開關設備:設備地址=設備基地址)。
修改設備地址如果小于 31 ,即用撥碼開關。如果大于 31 ,需要修改設備基地址。
如:設置設備地址為 100 ,撥碼開關地址撥為0 ,設備基地址應該寫入 100。

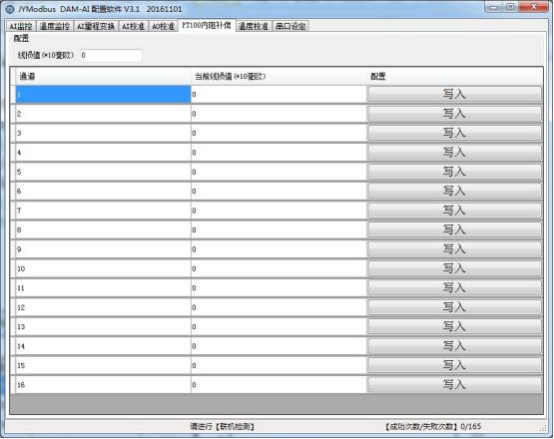

線損補償菜單下可補償傳感器溫度。線損值與溫度對應關系: 380 毫歐 = 1℃
如:現在實際溫度是 20 度,第一路顯示溫度是20.1 度,說溫度高了 0.1 度,對應 PT100 電阻是 38 毫歐,在線損值輸入框填入 3.8 ,點擊第一路后邊的寫入 。寫入成功后會在前邊顯示寫入結果,就完成了第一路的修正;
反之實際溫度是20.1 度,第一路顯示溫度是 20 度,說溫度低了0.1 度,對應 PT100 電阻是38 毫歐,在線損值輸入框填入-3.8 ,點擊第一路后邊的寫入 。寫入成功后會在前邊顯示寫入結果,就完成了第一路的修正。以此類推,可以修正其他通道。
聚英組態軟件可監控菜單下可以實時監控每路的溫度及變化曲線,并可導出歷史數據和歷史曲線記錄。
若要控制多個設備,可以用我們公司提供的“聚英組態軟件 ”,詳見【聚英組態軟件說明.pdf】。
軟件下載地址:http://www.jobatable.com/download/JYSCADA.zip

主界面

設備曲線記錄
DAM 系列設備地址默認為 1 ,使用廣播地址為 254 進行通訊,用0 無法通訊。設備地址=撥碼開關地址+偏移地址。
點擊軟件上方“讀取地址 ”即可讀到設備的當前地址。


1 、五個撥碼全都撥到“ON ”位置時,為地址“31 ”;
2 、五個撥碼全都撥到“OFF ”位置時,為地址“ 1 ”;
3 、最左邊 1 為二進制最低位。
4 、地址表:

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏移地址進行讀取或設置。

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。

本產品支持標準modbus 指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議中文參考:http://www.jobatable.com/download/Modbus_poll.zip
本控制卡主要為模擬輸入寄存器和光耦輸入寄存器,主要支持以下指令碼:2 、4
指令碼 | 含義 |
2 | 讀光耦輸入狀態 |
4 | 讀模擬輸入 AD 值 |
線圈寄存器地址表:
寄存器名稱 | 寄存器地址 | 說明 | |||
溫度輸入 | |||||
輸入 1 | 溫度輸入 | 3x0001 | 第一路溫度輸入 | ||
輸入2 | 4 號指令 | 3x0002 | 第二路溫度輸入 |
輸入 3 | 3x0003 | 第三路溫度輸入 | |
輸入4 | 3x0004 | 第四路溫度輸入 | |
輸入 5 | 3x0005 | 第五路溫度輸入 | |
輸入 6 | 3x0006 | 第六路溫度輸入 | |
輸入 7 | 3x0007 | 第七路溫度輸入 | |
輸入 8 | 3x0008 | 第八路溫度輸入 | |
模擬量輸入 | |||
輸入 1 | 溫度輸入4 號指令 | 3x0021 | 第一路模擬量輸入 |
輸入2 | 3x0022 | 第二路模擬量輸入 | |
輸入 3 | 3x0023 | 第三路模擬量輸入 | |
輸入4 | 3x0024 | 第四路模擬量輸入 | |
輸入 5 | 3x0025 | 第五路模擬量輸入 | |
輸入 6 | 3x0026 | 第六路模擬量輸入 | |
輸入 7 | 3x0027 | 第七路模擬量輸入 | |
輸入 8 | 3x0028 | 第八路模擬量輸入 | |
配置參數 | |||
通信波特率 | 保持寄存器 | 4x1001 | 見下表波特率數值對應表,默認為0,支持 0-5,該寄存器同時決定 RS232 和RS485 的通信波特率 |
備用 | 4x1002 | 備用,用戶不可寫入任何值。 | |
偏移地址 | 4x1003 | 設備地址=偏移地址+撥碼開關地址 | |
工作模式 | 4x1004 | 用戶可以使用,存儲用戶數據 | |
延遲時間 | 4x1005 | 用戶可以使用,存儲用戶數據 | |
備注:
① :Modbus 設備指令支持下列 Modbus 地址:
00001 至 09999 是離散輸出(線圈)
10001 至 19999 是離散輸入(觸點)
30001 至 39999 是輸入寄存器(通常是模擬量輸入)
40001至 49999 是保持寄存器(通常存儲設備配置信息)
采用 5 位碼格式,第一個字符決定寄存器類型,其余 4 個字符代表地址。地址 1 從 0開始,如 00001 對應 0000。
② :波特率數值對應表
數值 | 波特率 |
0 | 38400 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③ :繼電器狀態,通過 30002 地址可以查詢,也可以通過 00001---00002 地址來查詢,但控制只能使用 00001---00002 地址。
30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。
對應結果如下:
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
繼 電 器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。
同理:光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 、10002 都對應到指定的硬件上。
寄存器地址按照 PLC 命名規則,真實地址為去掉最高位,然后減一。
參考資料:http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9
應用舉例及其說明:本機地址除了偏移地址地址之外,還有默認的 254 為廣播地址。當總線上只有一個設備時,無需關心撥碼開關地址,直接使用254 地址即可,當總線上有多個設備時通過撥碼開關選擇為不同地址,發送控制指令時通過地址區別。
注意:RS232 總線為 1 對 1 總線,即總線上只能有兩個設備,例如電腦與繼電器板卡,只有 485 總線才可以掛載多個設備。

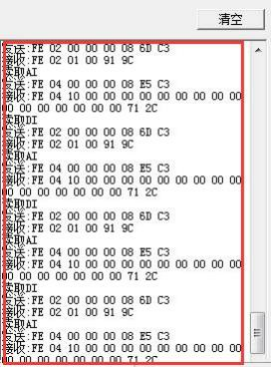

指令可通過“聚英翱翔 DAM 調試軟件 ”,的調試信息來獲取。


指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus 協議生成,對于繼電器線圈的讀寫,實際就是對modbus 寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態,實際上是對繼電器 1 對應的線圈寄存器00001 的讀寫操作。
情景 | RTU 格式(16 進制發送) |
查詢第 1 路溫度 | FE040000000125C5 |
返回信息 | FE 04 02 00 00AD 24 |
查詢第 2 路溫度 | FE04000100017405 |
查詢第3 路溫度 | FE04000200018405 |
查詢第 4 路溫度 | FE0400030001D5C5 |
查詢第 5 路溫度 | FE04000400016404 |
查詢第 6 路溫度 | FE040005000135C4 |
查詢第 7 路溫度 | FE0400060001C5C4 |
查詢第 8 路溫度 | FE04000700019404 |
查詢 1~8 路溫度 | FE0400000008E5C3 |
查詢第 1 路模擬量 | FE 04 00 14 00 01 65C1 |
返回信息 | FE 04 02 00 00 AD 24 |
查詢第 2 路模擬量 | FE 04 00 15 00 01 34 01 |
查詢第3 路模擬量 | FE 04 00 16 00 01 C4 01 |
查詢第 4 路模擬量 | FE 04 00 17 00 01 95 C 1 |
查詢第 5 路模擬量 | FE 04 00 18 00 01 A5 C2 |
查詢第 6 路模擬量 | FE 04 00 19 00 01 F4 02 |
查詢第 7 路模擬量 | FE 04 00 1A 00 01 04 02 |
查詢第 8 路模擬量 | FE 04 00 1B 00 01 55 C2 |
查詢 1~8 路模擬量 | FE 04 00 14 00 08 A5 C7 |
獲取到的溫度數據與實際輸入值之間的關系為:實際值=返回值*0.1
查詢第一路溫度
FE040000000125C5
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
25 C5 | CRC16 |
模擬返回信息:
FE 04 02 00 00 AD 24
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00(TH) 00(TL) | 查詢的 AD 字 | TH 為溫度高字節,TL 為溫度低字節 |
AD 24 | CRC16 |
獲取到的模擬量數據與實際輸入值之間的關系為:實際值=返回值*0.001
查詢模擬量 AD 字
發送碼:FE 04 00 20 00 08 E4 09
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 查詢輸入寄存器指令 |
00 20 | 起始地址 | 要查詢的模擬量寄存器地址 |
00 08 | 查詢數量 | 要查詢的模擬量數量 |
E4 09 | CRC16 |
模擬返回信息:
返回碼:FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
10 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 00… … … …00 00 | 查詢的 AD字 | 0x00 00 ,即十進制 0 ,為查詢的模擬量 AD字的值 |
71 2C | CRC16 | 校驗位 |
