GPRS0606A 設備是我公司DAM 系列設備中GPRS 版本的一種，設備基于移動和聯通的 GPRS 網絡來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一 ID 號方便用戶進行二次開發使用。
l 供電電壓 DC7-40V;
l 繼電器輸出觸點隔離;
l 分為 2G 版和 4G 版兩種：
2G 版支持移動、聯動 SIM 卡;
4G 版支持移動、聯通、電信 SIM 卡;
l 通信波特率：2400,4800,9600, 19200,38400;
l 通信協議：支持標準 modbus 協議;
l 六路繼電器控制輸出;
l 六路 4-20mA/0-10V/0-5V 模擬量輸入;
l 具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉。

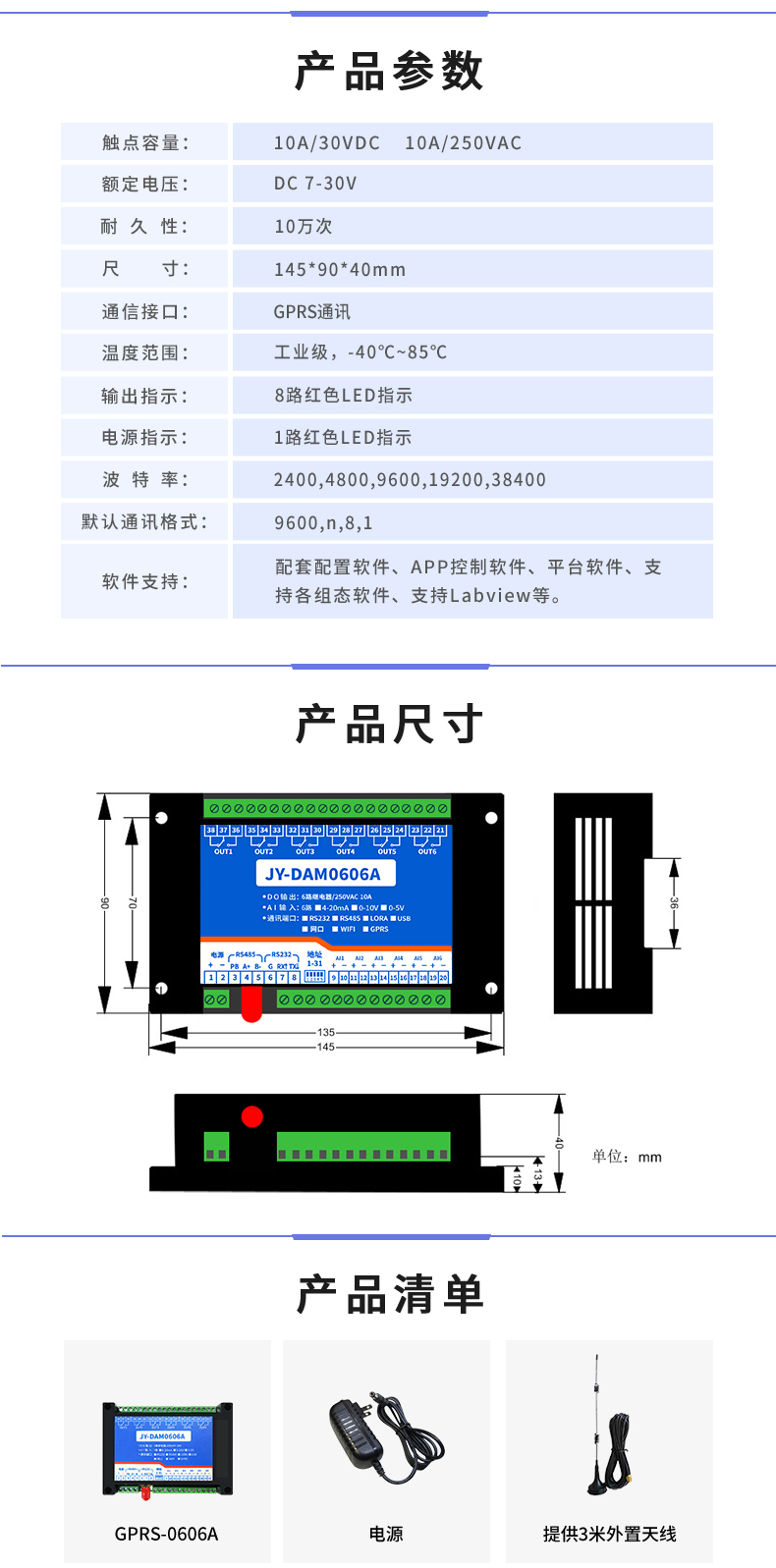

參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
通訊接口 | GSM 網絡（移動、聯通） |
額定電壓 | DC 7-40V |
電源指示 | 1路紅色 LED 指示（不通信時常亮，通信時閃爍） |
輸出指示 | 6路紅色 LED 指示 |
溫度范圍 | 工業級，-40℃—85℃ |
尺寸 | 145*90*40mm |
重量 | 200g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、app 控制軟件，平臺軟件；支持各家組態軟件； 支持 Labviewd 等 |
設備使用基于移動或聯通的 GSM 網絡進行遠程通訊，設備上插入移動或聯通 SIM 卡即可，支持流量卡。
l 2G 版設備插入移動MicroSIM(中卡)流量卡;
l 4G 版支持插入移動/聯通/電信-MicroSIM(中卡)流量卡;

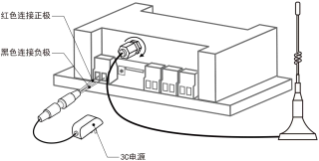

使用配套電源給設備供上電，接上配套天線
IOS 版
安卓版
n 設備使用 Micro-SIM Card(中卡);
n 2G 版支持移動和聯通 SIM 卡;
n 4G 版支持移動、聯通、電信 SIM 卡;
n 支持流量卡或者普通 SIM 卡;
n 插卡方向如下圖所示：
芯片朝上，缺口朝外
1、網絡配置說明
GPRS 版設備通過短信指令進行參數配置，詳細配置方法，閱讀【聚英云平臺 GPRS版使用說明】文檔即可;
下載地址：http://www.jobatable.com/download/JYCloud_GPRS.pdf

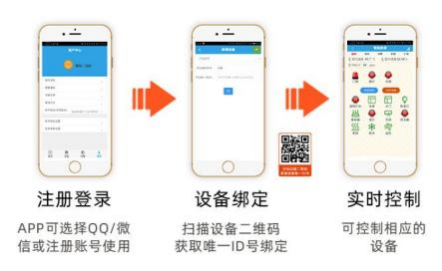

1、掃描二維碼獲取
使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：
聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。
具體操作說明閱讀【聚英云平臺 GPRS 版使用說明】文檔即可;
下載地址：http://www.jobatable.com/download/JYCloud_GPRS.pdf
本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議說明書下載鏈接地址：http://www.jobatable.com/download/Modbus_poll.zip
本控制卡主要為線圈寄存器，主要支持以下指令碼：1 、5 、15
指令碼 | 含義 |
1 | 讀線圈寄存器 |
5 | 寫單個線圈 |
15 | 寫多個線圈寄存器 |
寄存器地址表：
寄存器名稱 | 寄存器地址 | 說明 | ||
線圈控制 | ||||
線圈 1 | 寫線圈 | 0x0001 | 第一路繼電器輸出 | |
線圈 2 | 1 號指令碼 | 0x0002 | 第二路繼電器輸出 | |
線圈 3 | 0x0003 | 第三路繼電器輸出 | ||
線圈 4 | 0x0004 | 第四路繼電器輸出 | ||
線圈 5 | 0x0005 | 第五路繼電器輸出 | ||
線圈 6 | 0x0006 | 第六路繼電器輸出 | ||
模擬量輸入 | ||||
輸入 1 | 模擬量 | 3x0001 | 第一路輸入 | |
輸入 2 | 4 號指令 | 3x0002 | 第二路輸入 | |
輸入 3 | 3x0003 | 第三路輸入 | ||
輸入 4 | 3x0004 | 第四路輸入 | ||
輸入 5 | 3x0005 | 第五路輸入 | ||
輸入 6 | 3x0006 | 第六路輸入 | ||
情景 | RTU 格式（16 進制發送） |
查詢六路狀態 | FE 01 00 00 00 06 A8 07 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
查詢 6 路模擬量輸入 | FE 04 00 00 00 06 64 07 |
查詢返回信息 | FE 04 0C 00 00 00 00 00 00 00 00 00 00 00 00 2A F7 |
查詢6 路繼電器
FE 01 00 00 00 06 A8 07
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01 指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 10 | 查詢數量 | 要查詢的繼電器數量 |
29 C9 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息：
FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01 指令 | 返回指令：如果查詢錯誤，返回 0x81 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。。。。。。。 Bit5:第六個繼電器狀態 |
61 9C | CRC16 | 前 6 字節數據的CRC16 校驗和 |
閃開閃閉指令解析
閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數。1+(n-1)/8 |
00 04 或 00 02 | 指令 | 00 04 為閃開指令 00 02 為閃閉命令 |
00 0A | 間斷時間 | 00 0A 為十六進制換為十進制則為 10 間隔時間為（0. 1 秒*10） |
00 D8 | CRC16 | 校驗方式 |
返回碼：FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
00 03 | 設備地址 | 查詢設備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
全開全關指令解析
全開發送碼：FE 0F 00 00 00 10 02 FF FF A6 64
全斷發送碼：FE 0F 00 00 00 10 02 00 00 A7 D4
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
00 00 | 起始地址 | |
00 10 | 控制數量 | 控制的繼電器數量 |
02 | 字節數 | 發送命令字節數 |
FF FF (或 00 00） | 全開全關命令 | FF FF 全開命令 00 00 全關命令 |
A1 7C （或 A0 CC） | CRC16 | 校驗位 |
全斷全開返回碼：FE 0F 00 00 00 10 40 08
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
00 00 | 起始地址 | |
00 10 | 數量 | 返回信息的繼電器數量 |
C1 C3 | CRC16 | 校驗位 |
查詢模擬量 AD 字
獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001
發送碼：FE 04 00 00 00 06 64 07
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的模擬量寄存器地址 |
00 06 | 查詢數量 | 要查詢的模擬量數量 |
64 07 | CRC16 |
模擬返回信息：
返回碼：FE 04 0C 00 00 00 00 00 00 00 00 00 00 00 00 2A F7
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
C | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 00… … … …00 00 | 查詢的 AD字 | 0x00 00 ，即十進制 0 ，為查詢的模擬量 AD字的值 |
2A F7 | CRC16 | 校驗位 |
