一、產品介紹

1、產品概述

本設備采用電化學氣體傳感器探頭，對氫氣的靈敏度高，對其他干擾氣體有很好的抑制性。本設備可檢測多種含氫氣體，特別是城市煤氣，具有長壽命、高精度、高重復性和高穩定性的特點。

本設備帶LED數碼管實時顯示，帶有RS485隔離通訊接口，帶4-20mA/0-10V輸出接口，能夠應用于氫氣泄漏、工業氣體檢測場景。

2、產品特點

?DC7-30V寬壓供電;

?RS485通訊光電隔離;

?長壽命、高精度、高重復性、高穩定性;

?LED數碼管實時顯示。

3、產品功能

?100~1000ppm(氫氣)范圍檢測;

?支持RS485通訊;

?支持標準Modbus RTU協議;

?支持4-20mA或0-10V信號輸出;

?0-255設備地址可通過軟件設置;

?支持波特率：2400,4800,9600,19200,38400,115200(默認9600)。

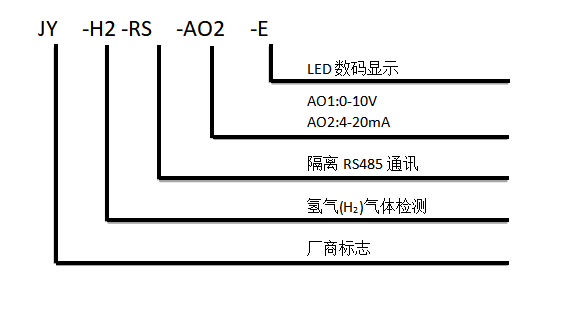

4、型號說明

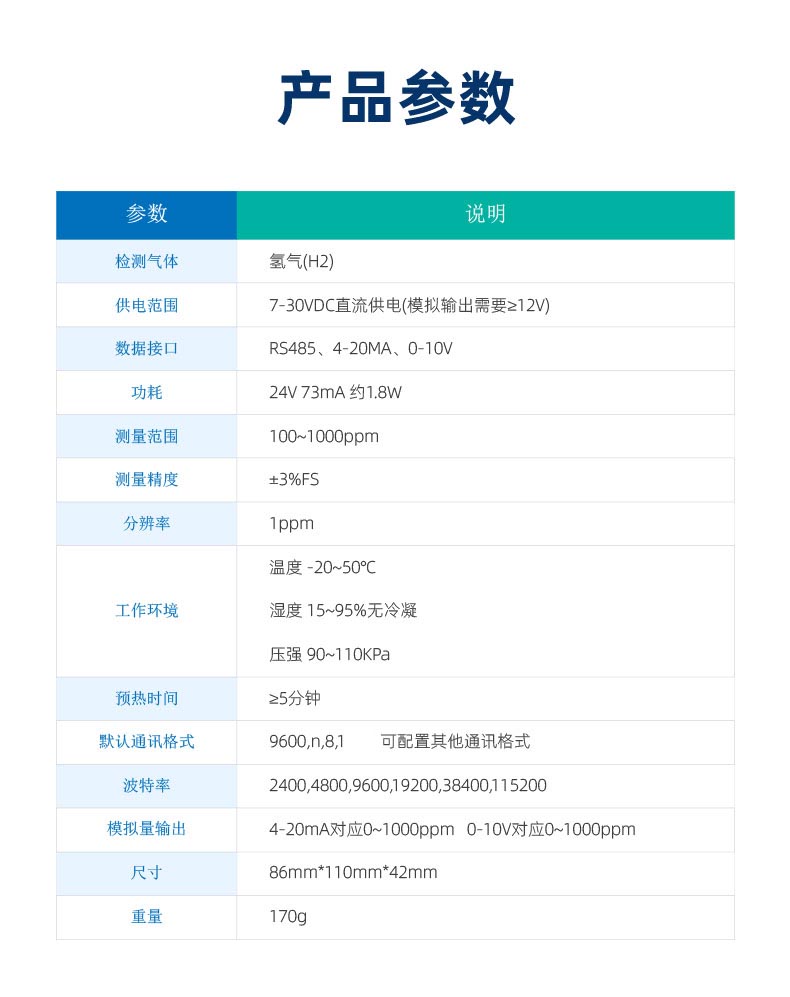

二、主要參數

三、接口說明

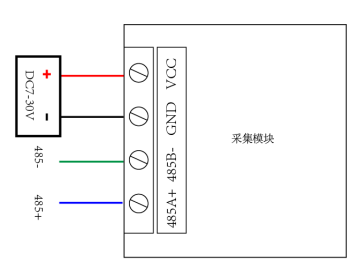

1、RS485接線

2、4-20mA/0-10V接線

四、通訊接線說明

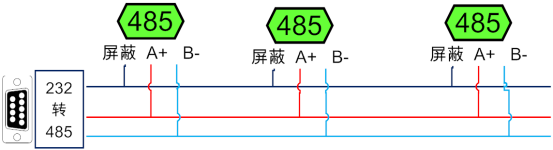

1、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接隔離地。

若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構，在485總線的頭尾兩端的信號線AB之間各并聯一個120R電阻。

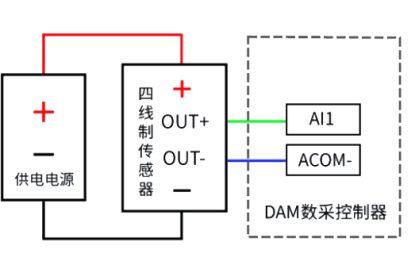

2、模擬量接線方式

五、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議說明書下載鏈接地址：

http://www.jobatable.com.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

寄存器地址表：

備注：

①：對Modbus的定義說明為準。

PLC例程下載地址：

http://www.jobatable.com.cn/zlxz/danziliao/1226.html

第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址：

http://www.jobatable.com.cn/software/software/第三方組態例程.rar

②：波特率及校驗位

串口1保持寄存器地址1000

3、指令列表

4、指令詳解

氫氣查詢

獲取到的數據與實際值之間的關系為：實際值=返回值

FE 04 00 00 00 01 25 C5

模擬返回信息：

FE 04 02 02 0B ED 83

修改地址

FE 06 03 EA 00 02 3D B4

返回信息：

FE 06 03 EA 00 02 3D B4

六、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://www.jobatable.com.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

2、軟件界面

JYDAM調試軟件：

通訊測試

①　選擇設備當前串口號;

②　選擇默認波特率9600;

③　打開端口：

④　右側有接收指令，即通訊成功。

3、模擬量數據輸入說明

①　選擇模擬量輸入;

②　下方可以直接查看數據大小和實時曲線。

七、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=偏移地址。

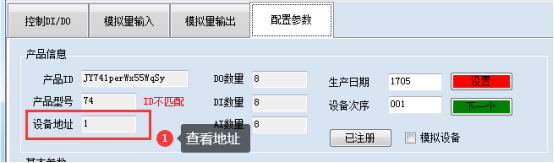

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“配置參數”即可讀到設備的當前地址。

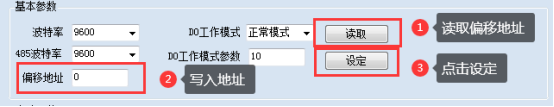

1.3、偏移地址的設定與讀取

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

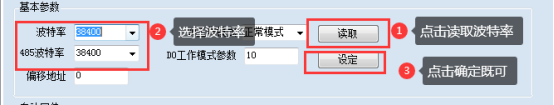

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

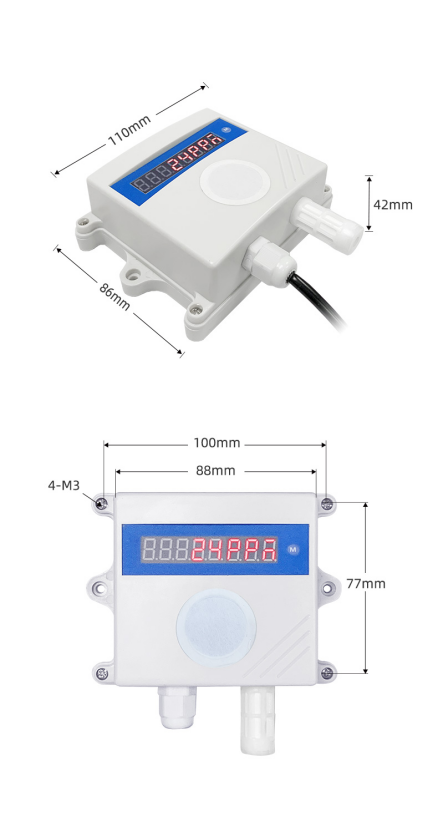

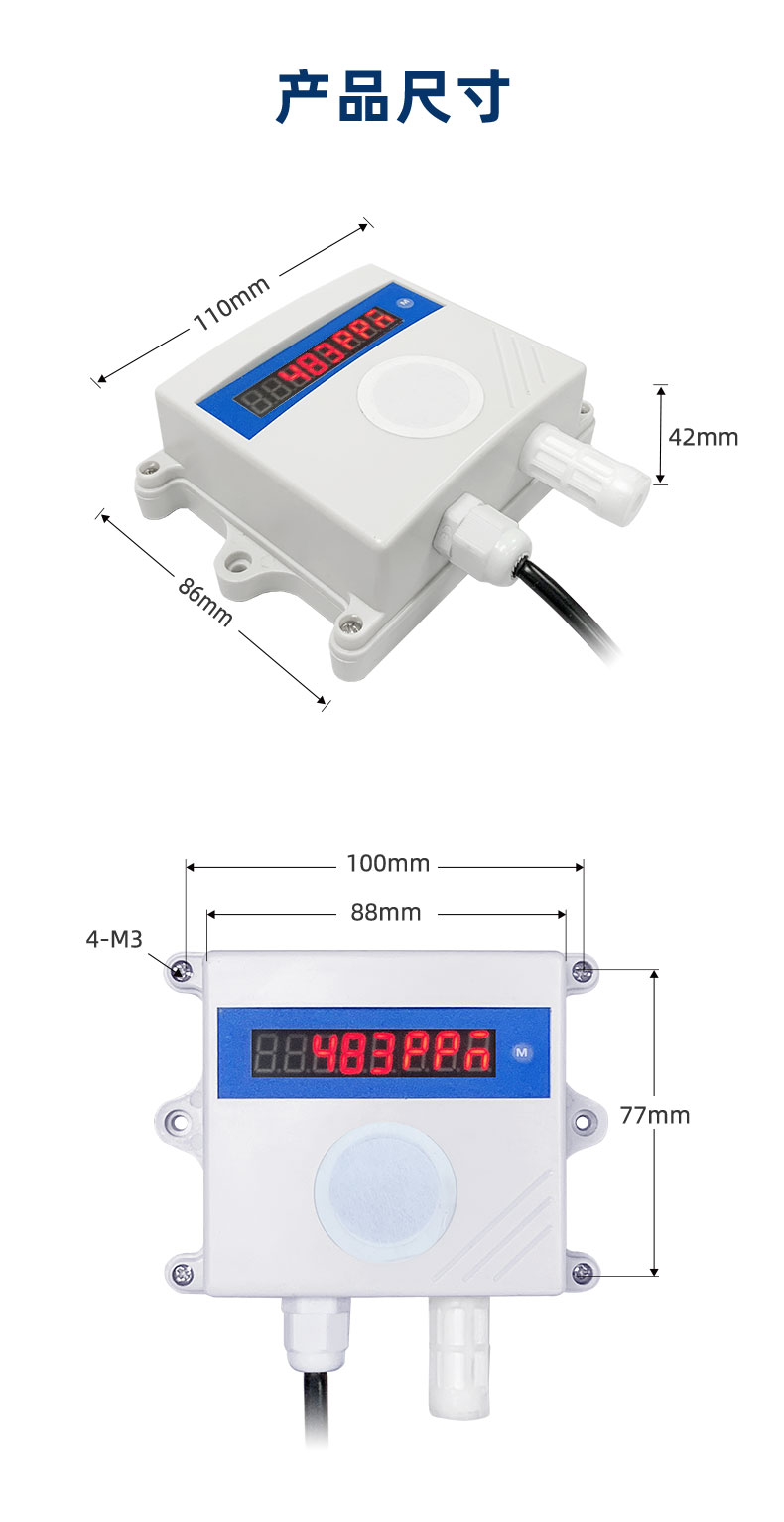

八、安裝尺寸

九、常見問題與解決方法

(1)485設備與上位機不能通訊

答：檢查接線是否錯誤，可使用廣播地址254通訊嘗試。

(2)模擬量輸出設備與顯示差異較大

答：確認數據換算關系，一般4mA對應0，20mA對應上限。

(3)變送器輸出數據跳動

答：傳感器與采集器之間距離過長，造成信號紊亂。

(4)模擬量輸出達不到最大值

答：測量傳感器端電壓是否大于12V，且信號線不要太長。

(5)通電有較大數值，實際無氣體

答：設備傳感器需要進行預熱，通電5分鐘以上既可。
