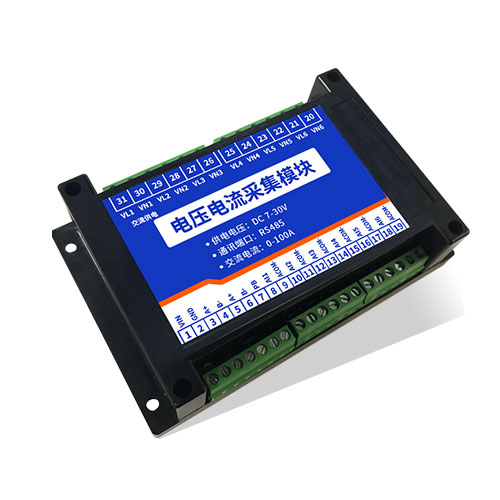

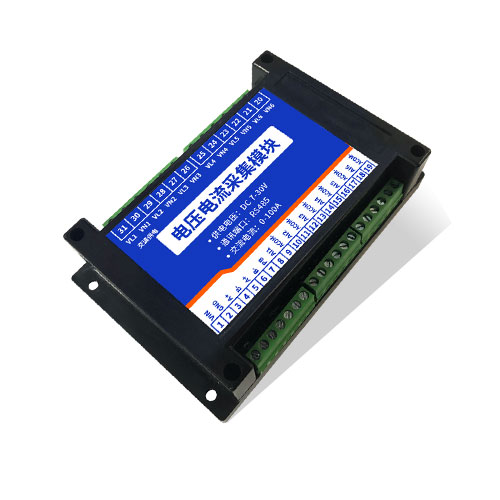

AC0606-100A 工業級電參數采集模塊

隔離防雷防浪涌 | 高精度±0.2% | 多種通訊方式可選 | 多種電參數可測

工業級電壓電流采集，高精度士0.2%，隔離防雷防浪涌，電壓/電流/有功功率/視在功率/功率因數等多種電參數可測，Modbus Rtu協議，RS485/網口/WiFi/GPRS/LORA多種通訊方式可選，設備可連接聚英云平臺

聯網方式：RS485/網口/WIFI/4G 功能說明：三相6路版本說明：標準版協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件二次開發：支持安裝方式：35mm導軌或四角螺絲

技術手冊在線購買

概述特點性能參數相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品特點

DC7-30V寬壓供電；AC220V；AC380V
電源接口采用防反接、自恢復保險、瞬態抑制二極管多重保護
通訊接口支持2路RS485，其中一路帶光電隔離；
同時支持多種協議，Modbus RTU/TCP/ASCLL協議；
通信波特率：2400,4800,9600,19200,38400,115200（可以通過軟件修改，默認9600）；
3路交流電壓采集；3路交流電流采集（需配電流互感器）。
有功功率，無功功率，視在功率，功率因數累積電量，頻率等電參數輸出。

二、產品功能

6路交流電壓采集；
6路交流電流采集；
用電量統計；
功率因數計算；
有功功率、無功功率、視在功率顯示：
支持波特率：2400,4800,9600,19200,38400,115200（可以通過軟件修改，默認9600）。

版本說明

型號	modbus	RS485	交流電壓	交流電流	供電
DAMAC0606-485	●	●	6	6	7-30VDC
DAMAC0606-485-220V	●	●	6	6	220VAC
DAMAC0606-485-380V	●	●	6	6	380VAC

主要參數

參數	說明
數據接口	RS485*2
額定電壓	DC7-30V寬壓供電；AC220V；AC380V
電源指示	1路紅色LED指示，通電常亮
通訊指示	1路紅色LED，通訊時閃爍
信號輸入指示	紅色LED指示，輸入常亮
交流電壓	0~500V
交流電流	0~10A；0~30A；0~100A
采集精度	±0.5%
溫度范圍	工業級，-40℃～85℃
尺寸	1459441mm
重量	200g
默認通訊格式	9600,n,8,1
通訊協議	Modbus RTU/TCP/ASCLL
波特率	2400,4800,9600,19200,38400，115200
軟件支持	配套配置軟件、控制軟件；支持各家組態軟件；支持Labviewd等
安裝方式	標準DIN導軌安裝或者螺絲固定

五、接口說明

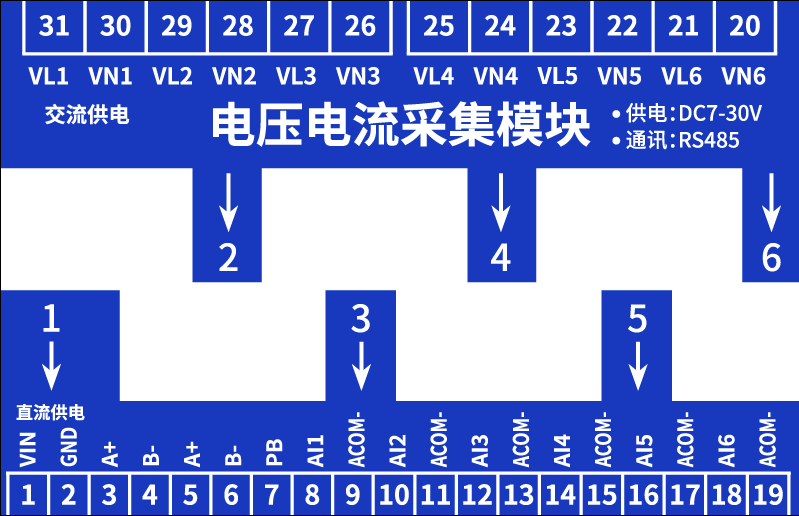

1、引腳說明

功能	序號	引腳	說明
供電DC 7-30V	1	VIN	電源正極
供電DC 7-30V	2	GND	電源負極
通訊接口	3	A+	485 A+接線引腳
	4	B-	485 B-接線引腳
	5	A+	485 A+接線引腳
	6	B-	485 B-接線引腳
	7	PB	485屏蔽線
外部互感器接線口	8	互感器1	第1路互感器輸入，不分線序
	9	互感器1	第1路互感器輸入，不分線序
	10	互感器2	第2路互感器輸入，不分線序
	11	互感器2	第2路互感器輸入，不分線序
	12	互感器3	第3路互感器輸入，不分線序
	13	互感器3	第3路互感器輸入，不分線序
	14	互感器4	第4路互感器輸入，不分線序
	15	互感器4	第4路互感器輸入，不分線序
	16	互感器5	第5路互感器輸入，不分線序
	17	互感器5	第5路互感器輸入，不分線序
	18	互感器6	第6路互感器輸入，不分線序
	19	互感器6	第6路互感器輸入，不分線序
交流電壓采集接線口	20	電壓1	VL1火線或相線，VN1為零線
	21	電壓1	VL1火線或相線，VN1為零線
	22	電壓2	VL2火線或相線，VN2為零線
	23	電壓2	VL2火線或相線，VN2為零線
	24	電壓3	VL3火線或相線，VN3為零線
	25	電壓3	VL3火線或相線，VN3為零線
	26	電壓4	VL4火線或相線，VN4為零線
	27	電壓4	VL4火線或相線，VN4為零線
	28	電壓5	VL5火線或相線，VN5為零線
	29	電壓5	VL5火線或相線，VN5為零線
	30	電壓6	VL6火線或相線，VN6為零線
	31	電壓6	VL6火線或相線，VN6為零線
	交流采集1	交流采集1	需按照交流方向串入互感器中
	交流采集2	交流采集2	需按照交流方向串入互感器中
	交流采集3	交流采集3	需按照交流方向串入互感器中
	交流采集4	交流采集4	需按照交流方向串入互感器中
	交流采集5	交流采集5	需按照交流方向串入互感器中
	交流采集6	交流采集6	需按照交流方向串入互感器中

電壓接線示意圖

電流穿線方式

六、通訊接線說明

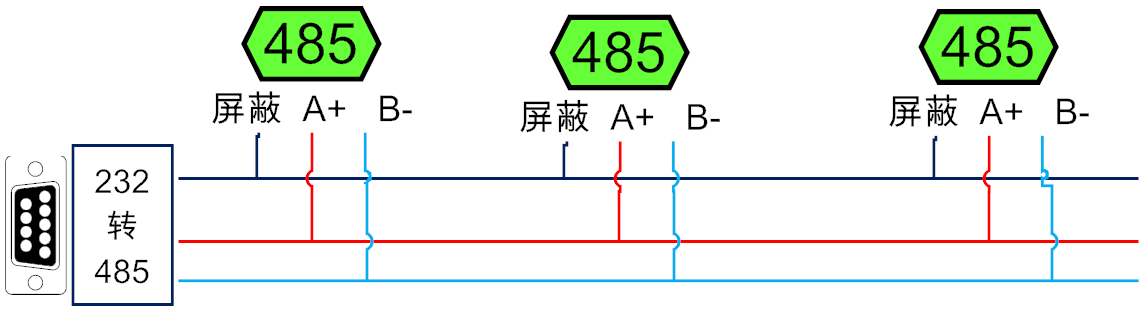

1、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

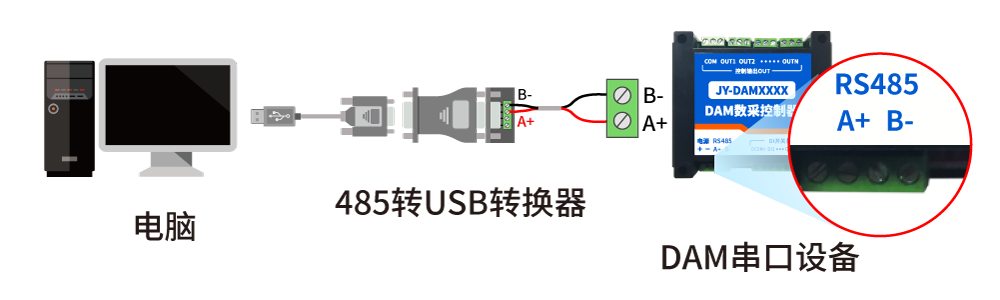

USB轉485接線

七、測試軟件說明

軟件界面

JYDAM調試軟件：

工具欄	說明
通訊設置	串口/網絡通訊方式選擇；端口號/TCP地址選擇；設置AI/DI/DO讀取刷新時間。
DO控制	操作DO通道；選擇DO模式；設置動作時間。
DI輸入	查看DI輸入狀態；讀取DI狀態生成查詢指令；設置DI/DO通道名稱。
模擬量輸入	顯示4-20ma/0-10v/0-5v實時數據/曲線；顯示PT100/K型熱電偶/DS18B20溫度數據/曲線；顯示實時采集時間；設置AI/溫度通道名稱；設置AI通道量程轉換及顯示單位；手動導出excel表格數據；手動保存數據曲線。
模擬量輸出	設置AO輸出；生成AO多通道輸出指令。
配置參數	顯示當前設備AI/DI/DO通道數量信息；設置波特率；設置偏移地址；設置工作模式；設置AI/DI/DO自動回傳；設置DO掉電記憶。
指令區域	生成AI/DI/DO/AO/參數設置等指令。
調試區域	用戶自定義發送指令測試。

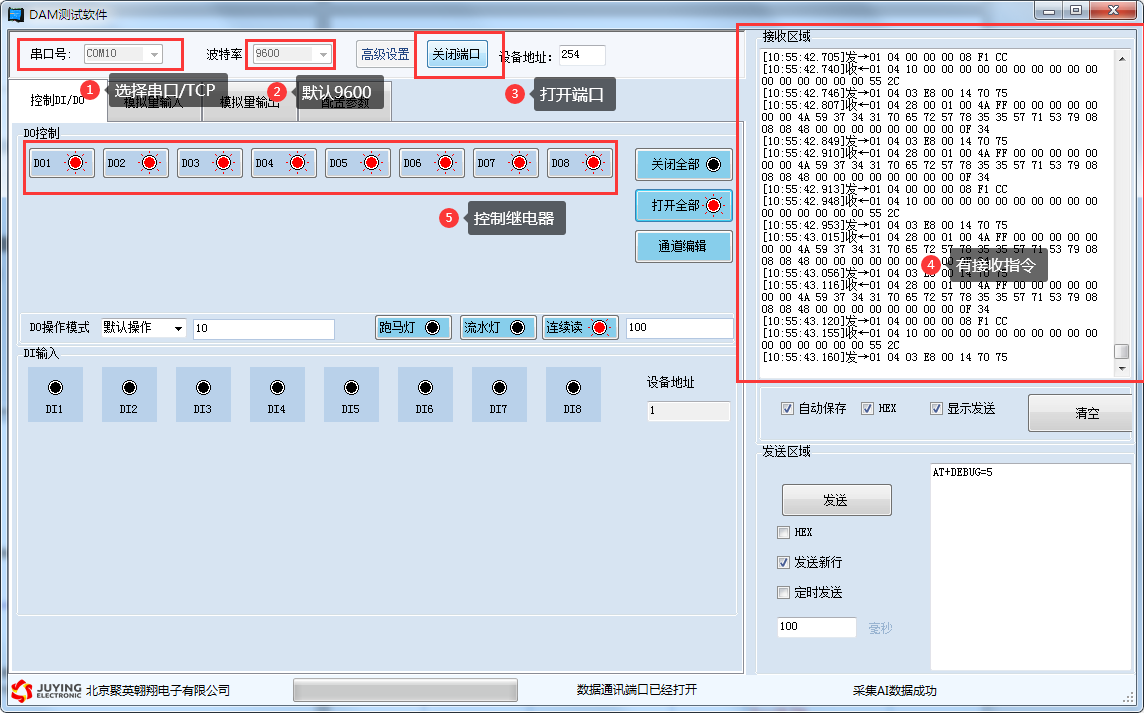

通訊測試

選擇設備當前串口號（IP地址填寫IP）；
選擇默認波特率9600；
打開端口：
右側有接收指令，可控制繼電器即通訊成功。

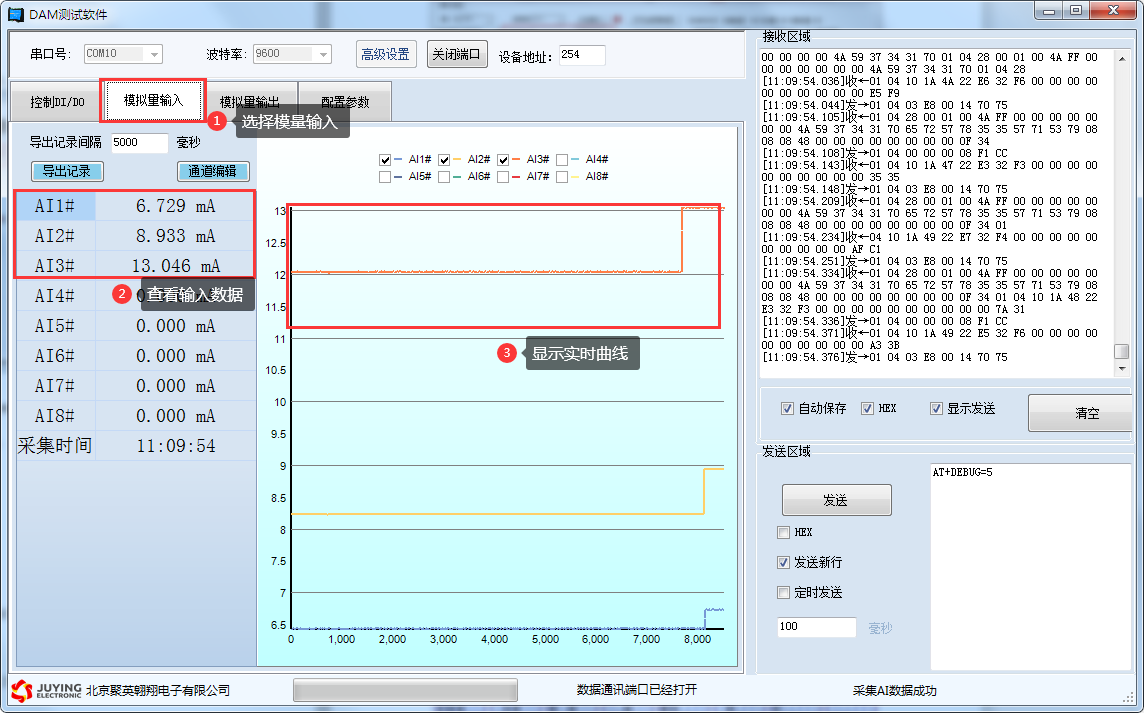

模擬量數據輸入說明

選擇模擬量輸入；
下方可以直接查看數據大小和實時曲線。

默認通道參數
AI1	實際電壓1	AI17	功率因數5
AI2	實際電壓2	AI18	功率因數6
AI3	實際電壓3	AI19	有功功率1
AI4	實際電壓4	AI20	有功功率2
AI5	實際電壓5	AI21	有功功率3
AI6	實際電壓6	AI22	有功功率4
AI7	實際電流1	AI23	有功功率5
AI8	實際電流2	AI24	有功功率6
AI9	實際電流3	AI25	累計電量1
AI10	實際電流4	AI26	累計電量2
AI11	實際電流5	AI27	累計電量3
AI12	實際電流6	AI28	累計電量4
AI13	功率因數1	AI29	累計電量5
AI14	功率因數2	AI30	累計電量6
AI15	功率因數3	AI31	頻率1
AI16	功率因數4	AI32	頻率2

八、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=偏移地址。

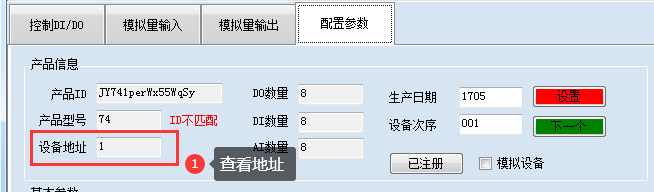

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“配置參數”即可讀到設備的當前地址。

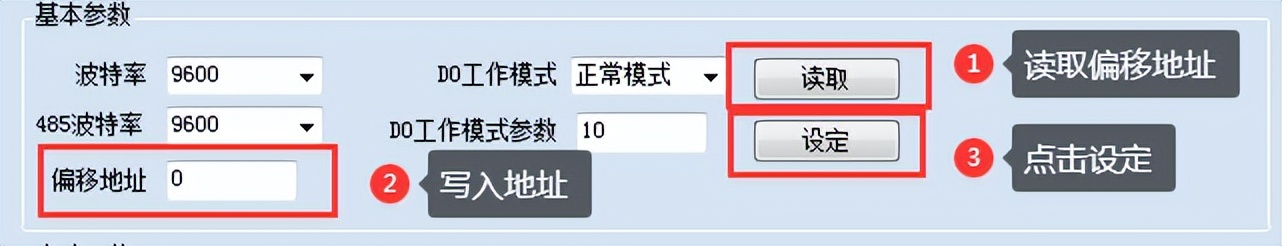

1.3、偏移地址的設定與讀取

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

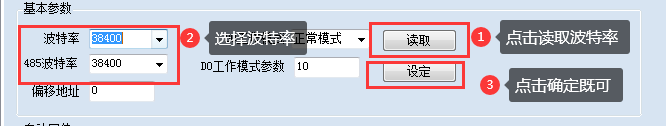

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

九、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》即可。

Modbus協議說明書下載鏈接地址：

http://www.jobatable.com.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

寄存器名稱		數據類型	寄存器地址	說明
模擬量輸入
交流電壓1	模擬量 4號指令 (3號指令起始地址50)	u16	0	真實值= 讀取值/100 22015代表220.15V
交流電壓2		u16	1	真實值= 讀取值/100 22015代表220.15V
交流電壓3		u16	2	真實值= 讀取值/100 22015代表220.15V
交流電壓4		u16	3	真實值= 讀取值/100 22015代表220.15V
交流電壓5		u16	4	真實值= 讀取值/100 22015代表220.15V
交流電壓6		u16	5	真實值= 讀取值/100 22015代表220.15V

交流電流1		u16	6	真實值= 讀取值/100 752代表7.52A
交流電流2		u16	7	真實值= 讀取值/100 752代表7.52A
交流電流3		u16	8	真實值= 讀取值/100 752代表7.52A
交流電流4		u16	9	真實值= 讀取值/100 752代表7.52A
交流電流5		u16	10	真實值= 讀取值/100 752代表7.52A
交流電流6		u16	11	真實值= 讀取值/100 752代表7.52A

功率因數1		u16	12	真實值=讀取值/1000 854代表0.854
功率因數2		u16	13	真實值=讀取值/1000 854代表0.854
功率因數3		u16	14	真實值=讀取值/1000 854代表0.854
功率因數4		u16	15	真實值=讀取值/1000 854代表0.854
功率因數5		u16	16	真實值=讀取值/1000 854代表0.854
功率因數6		u16	17	真實值=讀取值/1000 854代表0.854

有功功率1		u16	18	真實值=讀取值
有功功率2		u16	19	真實值=讀取值
有功功率3		u16	20	真實值=讀取值
有功功率4		u16	21	真實值=讀取值
有功功率5		u16	22	真實值=讀取值
有功功率6		u16	23	真實值=讀取值

累計電量1		u16	24	真實值=讀取值單位W.h
累計電量2		u16	25	真實值=讀取值單位W.h
累計電量3		u16	26	真實值=讀取值單位W.h
累計電量4		u16	27	真實值=讀取值單位W.h
累計電量5		u16	28	真實值=讀取值單位W.h
累計電量6		u16	29	真實值=讀取值單位W.h

頻率1		u16	30	50代表50Hz；60代表60Hz
頻率2		u16	29	50代表50Hz；60代表60Hz
浮點參數
交流電壓1	模擬量 4號指令 (3號指令起始地址100)	FloatABCD	50	真實值 = 讀取值
交流電壓2		FloatABCD	52	真實值 = 讀取值
交流電壓3		FloatABCD	54	真實值 = 讀取值
交流電壓4		FloatABCD	56	真實值 = 讀取值
交流電壓5		FloatABCD	58	真實值 = 讀取值
交流電壓6		FloatABCD	60	真實值 = 讀取值

交流電流1		FloatABCD	62	真實值 = 讀取值
交流電流2		FloatABCD	64	真實值 = 讀取值
交流電流3		FloatABCD	66	真實值 = 讀取值
交流電流4		FloatABCD	68	真實值 = 讀取值
交流電流5		FloatABCD	70	真實值 = 讀取值
交流電流6		FloatABCD	72	真實值 = 讀取值

功率因數1		FloatABCD	74	真實值 = 讀取值
功率因數2		FloatABCD	76	真實值 = 讀取值
功率因數3		FloatABCD	78	真實值 = 讀取值
功率因數4		FloatABCD	80	真實值 = 讀取值
功率因數5		FloatABCD	82	真實值 = 讀取值
功率因數6		FloatABCD	84	真實值 = 讀取值

有功功率1		FloatABCD	86	真實值 = 讀取值
有功功率2		FloatABCD	88	真實值 = 讀取值
有功功率3		FloatABCD	90	真實值 = 讀取值
有功功率4		FloatABCD	92	真實值 = 讀取值
有功功率5		FloatABCD	94	真實值 = 讀取值
有功功率6		FloatABCD	96	真實值 = 讀取值

累計電量1		FloatABCD	98	真實值 = 讀取值
累計電量2		FloatABCD	100	真實值 = 讀取值
累計電量3		FloatABCD	102	真實值 = 讀取值
累計電量4		FloatABCD	104	真實值 = 讀取值
累計電量5		FloatABCD	106	真實值 = 讀取值
累計電量6		FloatABCD	108	真實值 = 讀取值

頻率1		FloatABCD	110	真實值 = 讀取值
頻率2		FloatABCD	112	真實值 = 讀取值
其它參數（1、2、3通道）
A有功功率	03指令保持寄存器	floatABCD	600	真實值 = 讀取值
B有功功率		floatABCD	602	真實值 = 讀取值
C有功功率		floatABCD	604	真實值 = 讀取值
合相有功功率		floatABCD	606	真實值 = 讀取值
A無功功率		floatABCD	608	真實值 = 讀取值
B無功功率		floatABCD	610	真實值 = 讀取值
C無功功率		floatABCD	612	真實值 = 讀取值
合相無功功率		floatABCD	614	真實值 = 讀取值
A視在功率		floatABCD	616	真實值 = 讀取值
B視在功率		floatABCD	618	真實值 = 讀取值
C視在功率		floatABCD	620	真實值 = 讀取值
合相視在功率		floatABCD	622	真實值 = 讀取值
A相電壓		floatABCD	624	真實值 = 讀取值
B相電壓		floatABCD	626	真實值 = 讀取值
C相電壓		floatABCD	628	真實值 = 讀取值
A相電流		floatABCD	630	真實值 = 讀取值
B相電流		floatABCD	632	真實值 = 讀取值
C相電流		floatABCD	634	真實值 = 讀取值
三相電流和		floatABCD	636	真實值 = 讀取值
A功率因數		floatABCD	638	真實值 = 讀取值
B功率因數		floatABCD	640	真實值 = 讀取值
C功率因數		floatABCD	642	真實值 = 讀取值
合相功率因數		floatABCD	644	真實值 = 讀取值
頻率		floatABCD	646	真實值 = 讀取值
A有功電能		floatABCD	648	真實值 = 讀取值
A有功電能		floatABCD	650	真實值 = 讀取值
A有功電能		floatABCD	652	真實值 = 讀取值
合相有功電能		floatABCD	654	真實值 = 讀取值
A無功電能		floatABCD	656	真實值 = 讀取值
B無功電能		floatABCD	658	真實值 = 讀取值
C無功電能		floatABCD	660	真實值 = 讀取值
合相無功電能		floatABCD	662	真實值 = 讀取值
A視在電能		floatABCD	664	真實值 = 讀取值
B視在電能		floatABCD	666	真實值 = 讀取值
C視在電能		floatABCD	668	真實值 = 讀取值
合相視在電能		floatABCD	670	真實值 = 讀取值
其它參數（4、5、6通道）
A有功功率	03指令保持寄存器	floatABCD	700	真實值 = 讀取值
B有功功率		floatABCD	702	真實值 = 讀取值
C有功功率		floatABCD	704	真實值 = 讀取值
合相有功功率		floatABCD	706	真實值 = 讀取值
A無功功率		floatABCD	708	真實值 = 讀取值
B無功功率		floatABCD	710	真實值 = 讀取值
C無功功率		floatABCD	712	真實值 = 讀取值
合相無功功率		floatABCD	714	真實值 = 讀取值
A視在功率		floatABCD	716	真實值 = 讀取值
B視在功率		floatABCD	718	真實值 = 讀取值
C視在功率		floatABCD	720	真實值 = 讀取值
合相視在功率		floatABCD	722	真實值 = 讀取值
A相電壓		floatABCD	724	真實值 = 讀取值
B相電壓		floatABCD	726	真實值 = 讀取值
C相電壓		floatABCD	728	真實值 = 讀取值
A相電流		floatABCD	730	真實值 = 讀取值
B相電流		floatABCD	732	真實值 = 讀取值
C相電流		floatABCD	734	真實值 = 讀取值
三相電流和		floatABCD	736	真實值 = 讀取值
A功率因數		floatABCD	738	真實值 = 讀取值
B功率因數		floatABCD	740	真實值 = 讀取值
C功率因數		floatABCD	742	真實值 = 讀取值
合相功率因數		floatABCD	744	真實值 = 讀取值
頻率		floatABCD	746	真實值 = 讀取值
A有功電能		floatABCD	748	真實值 = 讀取值
A有功電能		floatABCD	750	真實值 = 讀取值
A有功電能		floatABCD	752	真實值 = 讀取值
合相有功電能		floatABCD	754	真實值 = 讀取值
A無功電能		floatABCD	756	真實值 = 讀取值
B無功電能		floatABCD	758	真實值 = 讀取值
C無功電能		floatABCD	760	真實值 = 讀取值
合相無功電能		floatABCD	762	真實值 = 讀取值
A視在電能		floatABCD	764	真實值 = 讀取值
B視在電能		floatABCD	766	真實值 = 讀取值
C視在電能		floatABCD	768	真實值 = 讀取值
合相視在電能		floatABCD	770	真實值 = 讀取值
配置參數
COM1通信波特率	03指令保持寄存器	u16	1000	見下表波特率數值對應表，默認為0，支持0-6，該寄存器決定RS485的通信波特率
COM2通信波特率		u16	1001	見下表波特率數值對應表，默認為0，支持0-6，該寄存器決定隔離RS485的通信波特率
偏移地址		u16	1002	設備地址=偏移地址
電流采集電阻		u16	1003	0：100Ω
如不用無需配置				1：50Ω
				2：20Ω
				3：10Ω
電流匝數比		u16	1004	0.694456019
如不用無需配置				0.388900463
				0.291678241
				0.194456019
配置參數
累計電量1清零	01：查詢指令， 05：單通道控制指令， 15：多通道同時控制指令。		0	用于第一通道累計電量清零
累計電量2清零			1	用于第二通道累計電量清零
累計電量3清零			2	用于第三通道累計電量清零
累計電量4清零			3	用于第四通道累計電量清零
累計電量5清零			4	用于第五通道累計電量清零
累計電量6清零			5	用于第六通道累計電量清零

備注：

①：使用第三方PLC/組態與設備通訊時，Modbus地址定義如下：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0 開始，如00001對應0000。

說明：由于不同品牌PLC/組態軟件對Modbus地址定義可能有不同，具體以其幫助文檔中對Modbus的定義說明為準。

PLC例程下載地址：

http://www.jobatable.com.cn/zlxz/danziliao/1226.html

第三方組態（MCGS/組態王/力控/WINCC/威綸通）例程下載地址：

http://www.jobatable.com.cn/software/software/第三方組態例程.rar

②：波特率及校驗位

串口1保持寄存器地址1000

串口2保持寄存器地址1001

字節位數	定義	說明
Bit0~Bit7	波特率	0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200
Bit8~Bit9	奇偶校驗	0：無校驗 1：偶校驗（Even） 2：奇校驗（Odd）
Bit10~Bit11	停止位	0：停止位1位 1：停止位2位 2：停止位1.5位

3、指令生成說明

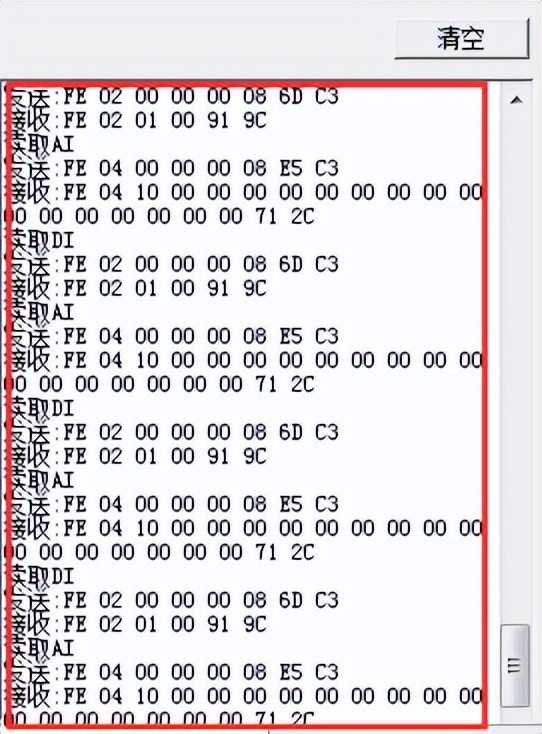

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令詳解

4.1、模擬量查詢

查詢第一路交流電壓

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.01

發送碼：FE 04 00 00 00 01 25 C5

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的第一路模擬量寄存器地址
00 01	查詢數量	要查詢的模擬量數量
25 C5	CRC16	校驗碼

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
02	字節數	返回狀態信息的所有字節數
00 00	查詢的AD字	0x56FA，即十進制22266，為查詢的模擬量AD字的值,實際值是222.66
AD 24	CRC16	檢驗碼

查詢累積電量（float類型）

發送碼：FE 04 00 46 00 02 84 11

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 46	起始地址	要查詢累積電量（float類型）的寄存器地址
00 02	查詢數量	要查詢的模擬量數量
84 11	CRC16

模擬返回信息：

返回碼：FE 04 04 47 BF 68 00 FE 1B

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
04	字節數	返回狀態信息的所有字節數
47 BF 68 00	查詢的AD字	字節順序是floatABCD， 47 BF 68 00 代表98000，即累積電量98000W.h
FE 1B	CRC16

4.2、配置修正系數

配置修正系數1（float類型）

發送碼：FE 10 00 64 00 02 04 3F 99 99 9A F1 63

字段	含義	備注
FE	設備地址
10	10指令	寫多個寄存器的功能碼
00 64	起始地址	配置的寄存器起始地址
00 02	查詢數量	要配置的數量
04	字節數量	數據字節數量
3F 99 99 9A	數據	3F 99 99 9A代表1.2，即修正系數1為1.2 第1路輸入電壓=采集值1.2；如第一路采集值為200，則最終第一路輸入的電壓=2001.2=240
F1 63	CRC16

模擬返回信息：

返回碼：FE 10 00 64 00 02 14 18

字段	含義	備注
FE	設備地址
10	10指令	寫多個寄存器的功能碼
00 64	起始地址	配置的寄存器起始地址
00 02	查詢數量	要配置的數量
14 18	CRC16

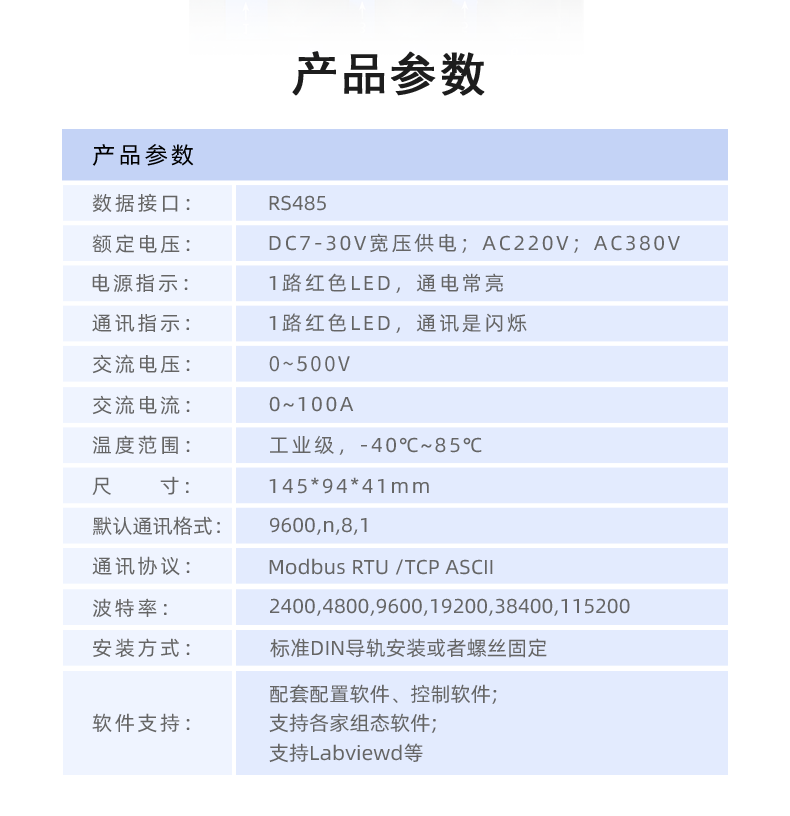

電參數采集模塊參數

AC0606-100A 工業級電參數采集模塊相關資料下載

AC0606-100A 工業級電參數采集模塊說明書	AC0606-100A 工業級電參數采集模塊說明書
測試軟件	DAM調試軟件
測試軟件	JYDAM調試軟件
應用軟件	聚英組態軟件
協議說明	協議說明
參考源碼	參考源碼
PLC例程	PLC例程
第三方組態例程	第三方組態例程

在線購買

天貓旗艦店

點擊購買

京東旗艦店

點擊購買

阿里巴巴

點擊購買

批量采購/定制產品

銷售專線： 010-82899827/1 4006688400 7x24小時銷售服務熱線

聯系郵箱：juyingele@163.com

技術咨詢

在線咨詢：點擊咨詢

聯系郵箱：juyingele@163.com

暫時沒有本產品的使用視頻

常見問題

系列產品

AC0606-100A 工業級電參數采集模塊

一、產品特點

二、產品功能

版本說明

主要參數

五、接口說明

1、引腳說明

電壓接線示意圖

電流穿線方式

六、通訊接線說明

1、RS485級聯接線方式

USB轉485接線

七、測試軟件說明

軟件界面

通訊測試

模擬量數據輸入說明

八、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

1.2、設備地址的讀取

1.3、偏移地址的設定與讀取

2、波特率的讀取與設置

九、開發資料說明

1、通訊協議說明

2、Modbus寄存器說明

3、指令生成說明

4、指令詳解

4.1、模擬量查詢

4.2、配置修正系數

一、產品特點

二、產品功能

五、接口說明

1、引腳說明

六、通訊接線說明

七、測試軟件說明

八、參數及工作模式配置

1.2、設備地址的讀取

1.3、偏移地址的設定與讀取

2、波特率的讀取與設置

九、開發資料說明

1、通訊協議說明

2、Modbus寄存器說明

3、指令生成說明

4、指令詳解

4.1、模擬量查詢

4.2、配置修正系數
