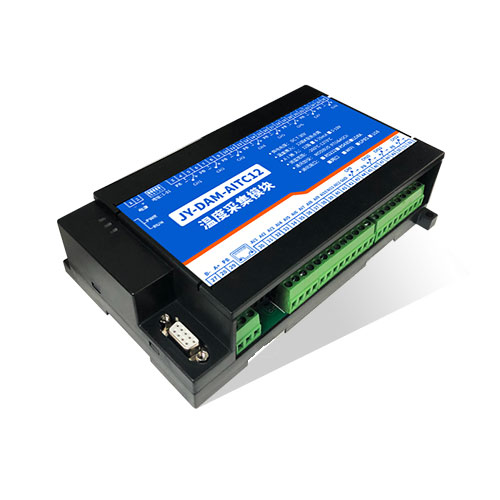

DAMAITC12 云平臺 溫度采集模塊

數字濾波 | 線阻修正 | 高精度0.01℃ | 高速率10HZ

工業級溫度采集模塊，高精度24位AD轉換分辨率0.1、測溫精度1℃、采集頻率10HZ、支持多路同時采集，應用于在石油石化行業，用于采集煉油廠、加熱爐、熔煉爐、鋼鐵水，火力發電、熱電廠等場合的溫度檢測控制

聯網方式：網口/WiFi 功能說明：12AI+12TC 版本說明：標準版協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件二次開發：支持安裝方式：35mm導軌或四角螺絲

技術手冊 在線購買

概述特點 性能參數 相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品特點

DC7-30V寬壓供電；
RS485通訊隔離；
RS232通訊；
通訊接口支持RS232、RS485；
標準modbus協議，同時支持RTU和ASCII格式；
可以設置0-255個設備地址，通過軟件設置。

二、產品功能

12路K型熱電偶采集通道，24位AD轉換；
溫度采集精度±0.5℃；
12路12位分辨率模擬量4-20ma或0-10v輸入；
模擬量采集精度±0.01ma/v；
支持波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）。

三、產品選型

型號	modbus	RS232	RS485	USB	WiFi	AI	K偶
DAM-AITC12	●	●	●			12	12

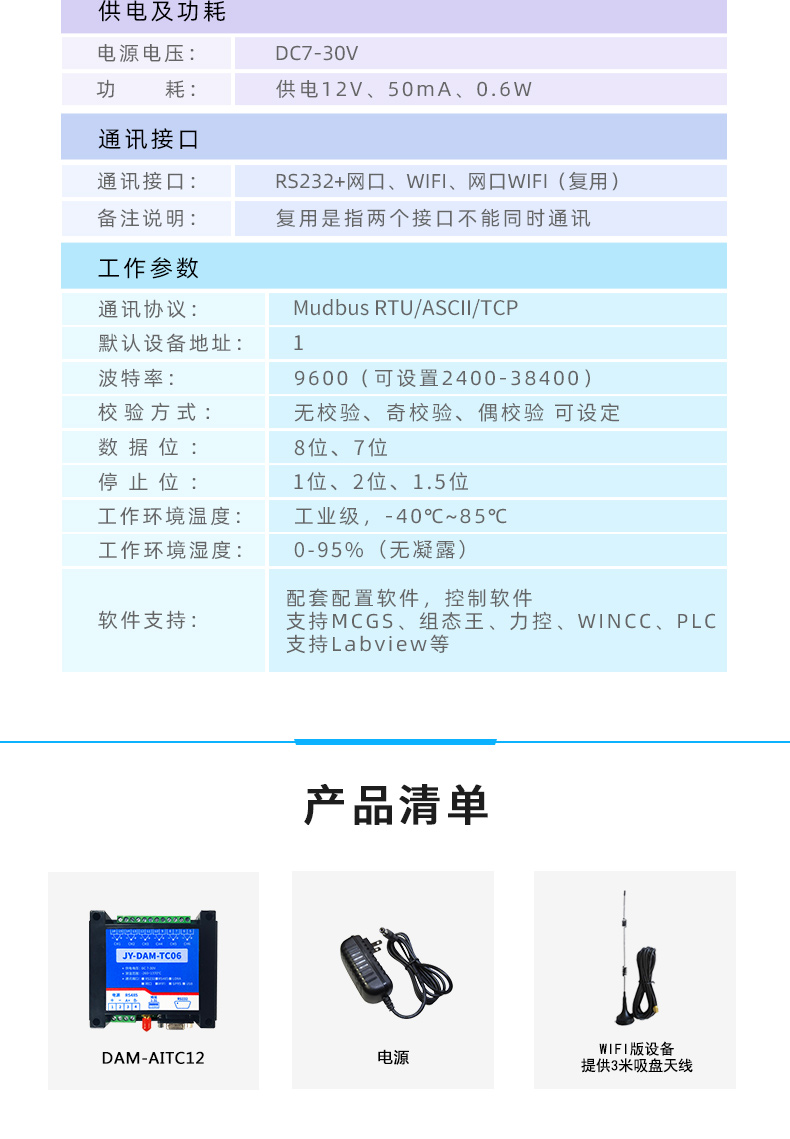

參數說明

參數	說明
數據接口	隔離RS485、RS232
額定電壓	DC 7-30V
電源指示	1路紅色LED指示（通電時常亮）
通訊指示	1路綠色LED指示（通信時閃爍）
測量溫度范圍	-260-1320℃
溫度轉換	24位AD
溫度分辨率	0.1℃
溫度精度	±0.5℃
模擬量輸入類型	4-20ma或0-10V
模擬量轉換	12位AD
模擬量分辨率	0.001（ma/v）
模擬量采集精度	±0.01（ma/v）
工作溫度	工業級，-40℃-85℃
尺寸	17911648mm
重量	200g
通訊協議	ModbusRTU / Modbus ASCII均支持
設備地址	默認1，可修改范圍1-254
默認通訊格式	9600,n,8,1
波特率	1200,2400,4800,9600,14400,19200,38400,56000,57600,115200
校驗方式	默認NONE，可修改為even，odd
軟件支持	配套配置軟件、控制軟件；支持各家組態軟件；支持Labviewd等

五、接口說明

1、引腳說明

功能	序號	引腳	說明
供電電源（DC7-30V）	1	﹢	設備供電正極接口
供電電源（DC7-30V）	2	-	設備供電負極接口
通訊接口	52	B-	485通訊B-
	51	A+	485通訊A+
	50	PB	485通訊屏蔽線接口
熱電偶輸入1（CH1）	3	PB	熱電偶傳感器屏蔽線接口
	4	-	熱電偶傳感器信號負
	5	+	熱電偶傳感器信號正
熱電偶輸入2（CH2）	6	PB	熱電偶傳感器屏蔽線接口
	7	-	熱電偶傳感器信號負
	8	+	熱電偶傳感器信號正
熱電偶輸入3（CH3）	9	PB	熱電偶傳感器屏蔽線接口
	10	-	熱電偶傳感器信號負
	11	+	熱電偶傳感器信號正
熱電偶輸入4（CH4）	12	PB	熱電偶傳感器屏蔽線接口
	13	-	熱電偶傳感器信號負
	14	+	熱電偶傳感器信號正
熱電偶輸入5（CH5）	15	PB	熱電偶傳感器屏蔽線接口
	16	-	熱電偶傳感器信號負
	17	+	熱電偶傳感器信號正
熱電偶輸入6（CH6）	18	PB	熱電偶傳感器屏蔽線接口
	19	-	熱電偶傳感器信號負
	20	+	熱電偶傳感器信號正
熱電偶輸入7（CH7）	21	PB	熱電偶傳感器屏蔽線接口
	22	-	熱電偶傳感器信號負
	23	+	熱電偶傳感器信號正
熱電偶輸入8（CH8）	24	PB	熱電偶傳感器屏蔽線接口
	25	-	熱電偶傳感器信號負
	26	+	熱電偶傳感器信號正
熱電偶輸入9（CH9）	27	-	熱電偶傳感器信號負
	28	+	熱電偶傳感器信號正
	29	PB	熱電偶傳感器屏蔽線接口
熱電偶輸入10（CH10）	30	-	熱電偶傳感器信號負
熱電偶輸入10（CH10）	31	+	熱電偶傳感器信號正
熱電偶輸入11（CH11）	32	-	熱電偶傳感器信號負
熱電偶輸入11（CH11）	33	+	熱電偶傳感器信號正
熱電偶輸入12（CH12）	34	PB	熱電偶傳感器屏蔽線接口
	35	-	熱電偶傳感器信號負
	36	+	熱電偶傳感器信號正
模擬量輸入1	49	AI1	模擬量輸入1信號正
模擬量輸入2	48	AI2	模擬量輸入2信號正
模擬量輸入3	47	AI3	模擬量輸入3信號正
模擬量輸入4	46	AI4	模擬量輸入4信號正
模擬量輸入5	45	AI5	模擬量輸入5信號正
模擬量輸入6	44	AI6	模擬量輸入6信號正
模擬量輸入7	43	AI7	模擬量輸入7信號正
模擬量輸入8	42	AI8	模擬量輸入8信號正
模擬量輸入9	41	AI9	模擬量輸入9信號正
模擬量輸入10	40	AI10	模擬量輸入10信號正
模擬量輸入11	39	AI11	模擬量輸入11信號正
模擬量輸入12	38	AI12	模擬量輸入12信號正
模擬量輸入信號負	37	ACOM-	模擬量輸入信號負（共用）

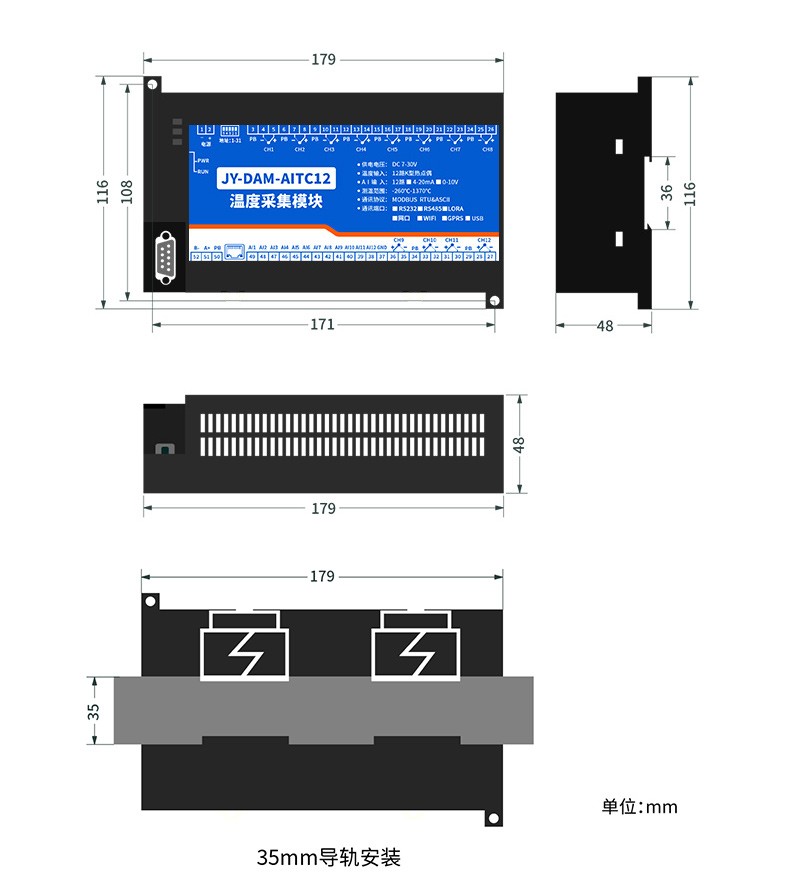

尺寸說明

六、通訊說明

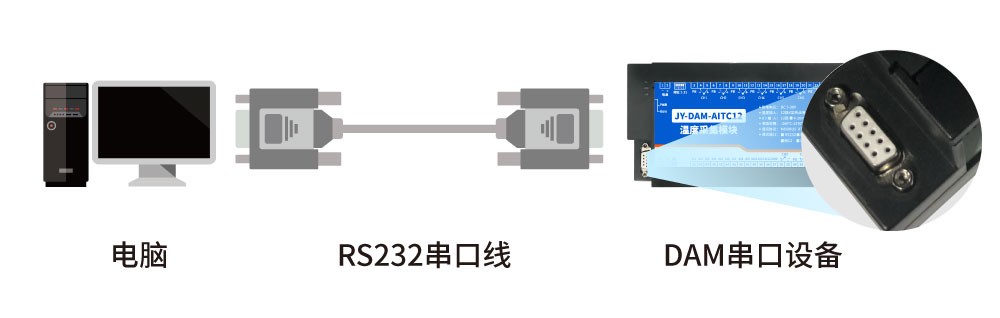

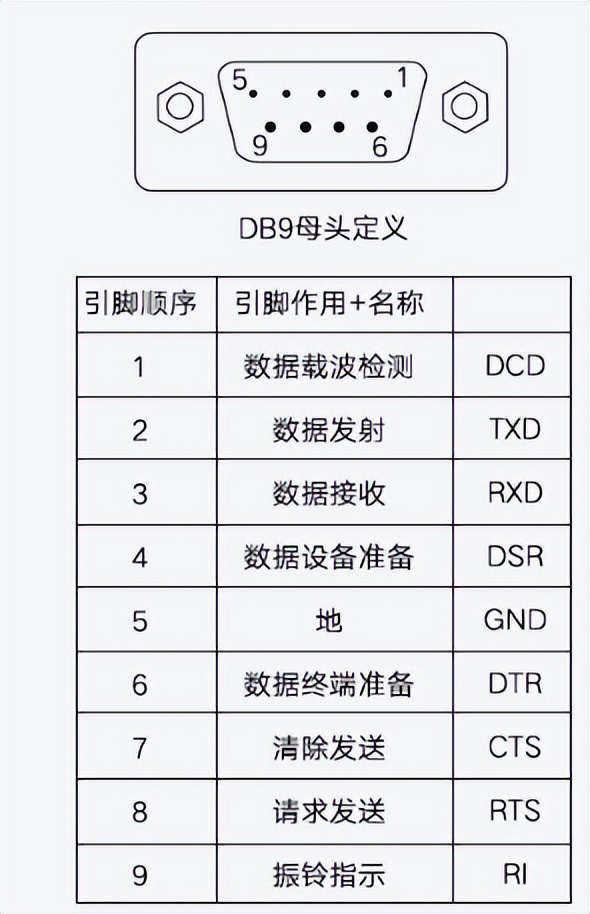

1、RS232接線圖

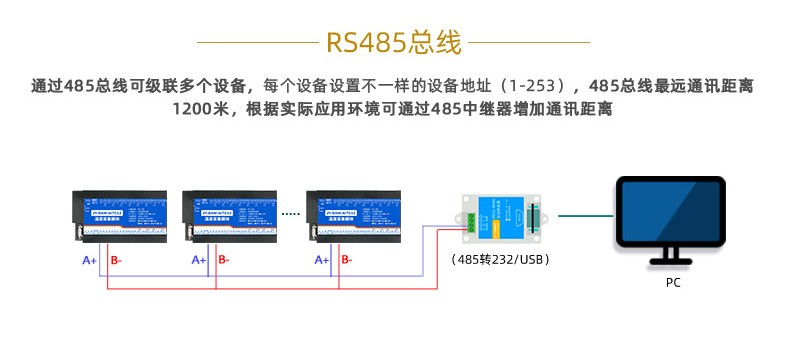

2、RS485接線

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接PB。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

七、硬件接線

1、熱電偶傳感器接線

K型熱電偶接線方式

2、模擬量接線示意圖

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

八、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://www.jobatable.com.cn/software/software/JYDAM調試軟件.rar

2、軟件說明

工具欄	說明
通訊設置	串口/網絡通訊方式選擇；端口號/TCP地址選擇；設置AI/DI/DO讀取刷新時間。
DO控制	操作DO通道；選擇DO模式；設置動作時間。
DI輸入	查看DI輸入狀態；讀取DI狀態生成查詢指令；設置DI/DO通道名稱。
模擬量輸入	顯示4-20ma/0-10v/0-5v實時數據/曲線；顯示PT100/K型熱電偶/DS18B20溫度數據/曲線；顯示實時采集時間；設置AI/溫度通道名稱；設置AI通道量程轉換及顯示單位；手動導出excel表格數據；手動保存數據曲線。
模擬量輸出	設置AO輸出；生成AO多通道輸出指令。
配置參數	顯示當前設備AI/DI/DO通道數量信息；設置波特率；設置偏移地址；設置工作模式；設置AI/DI/DO自動回傳；設置DO掉電記憶。
指令區域	生成AI/DI/DO/AO/參數設置等指令。
調試區域	用戶自定義發送指令測試。

詳細使用說明參考：JYDAM調試軟件使用說明文檔

九、通訊參數

1、地址說明

地址說明

說明

默認地址

默認設備地址均為1

廣播地址

254

單獨連接設備，任何設備地址下均可用254通訊；

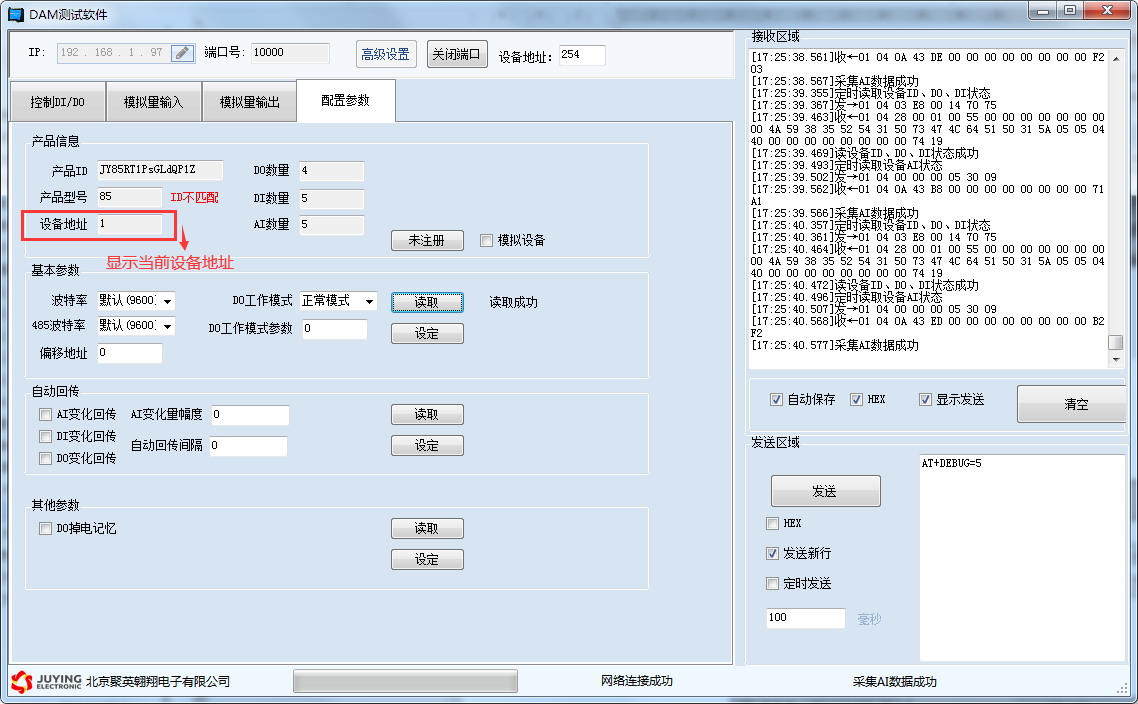

當設備地址不明確時，用于讀取當前設備地址。

2、修改設備地址

DAM系列設備	說明
有撥碼開關設備	設備地址=撥碼開關地址+偏移地址
無撥碼開關設備	設備地址=偏移地址

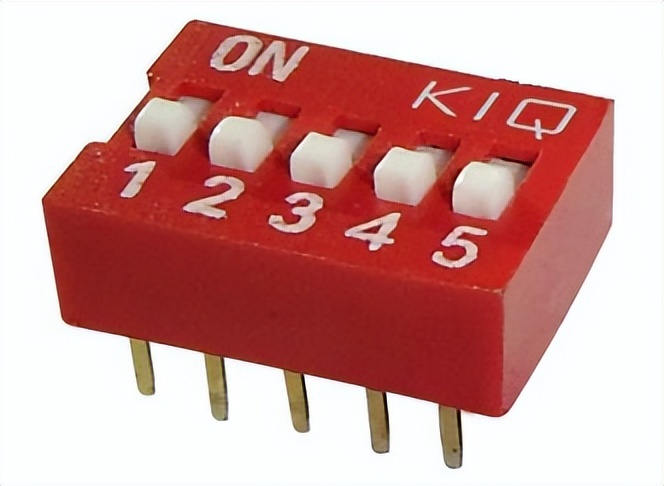

撥碼開關地址

五個撥碼全都撥到“ON”位置時，為地址“31”；
五個撥碼全都撥到“OFF”位置時，為地址“1”；
最左邊1為二進制最低位。

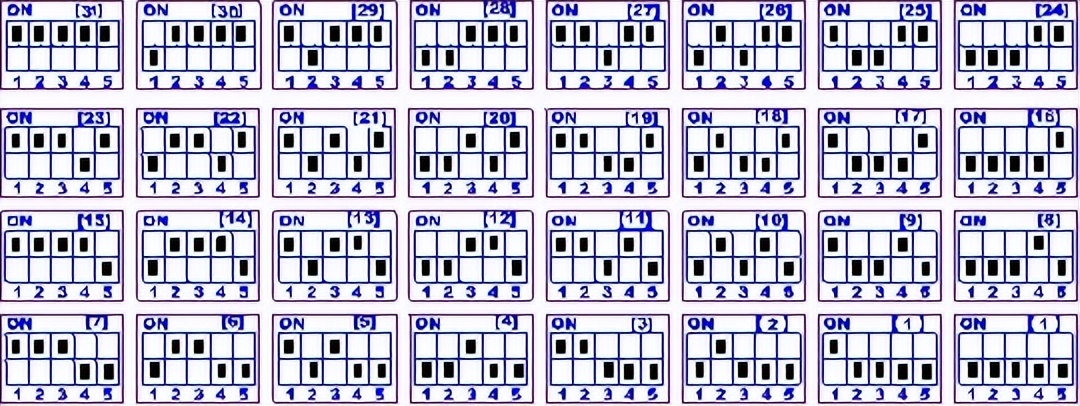

地址表：

偏移地址

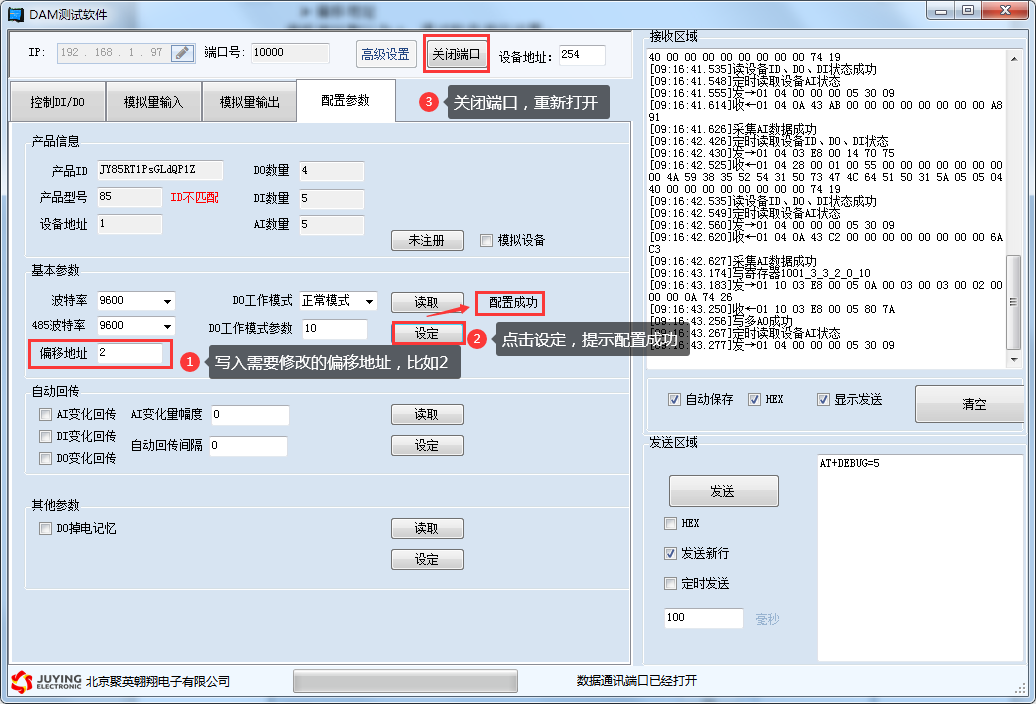

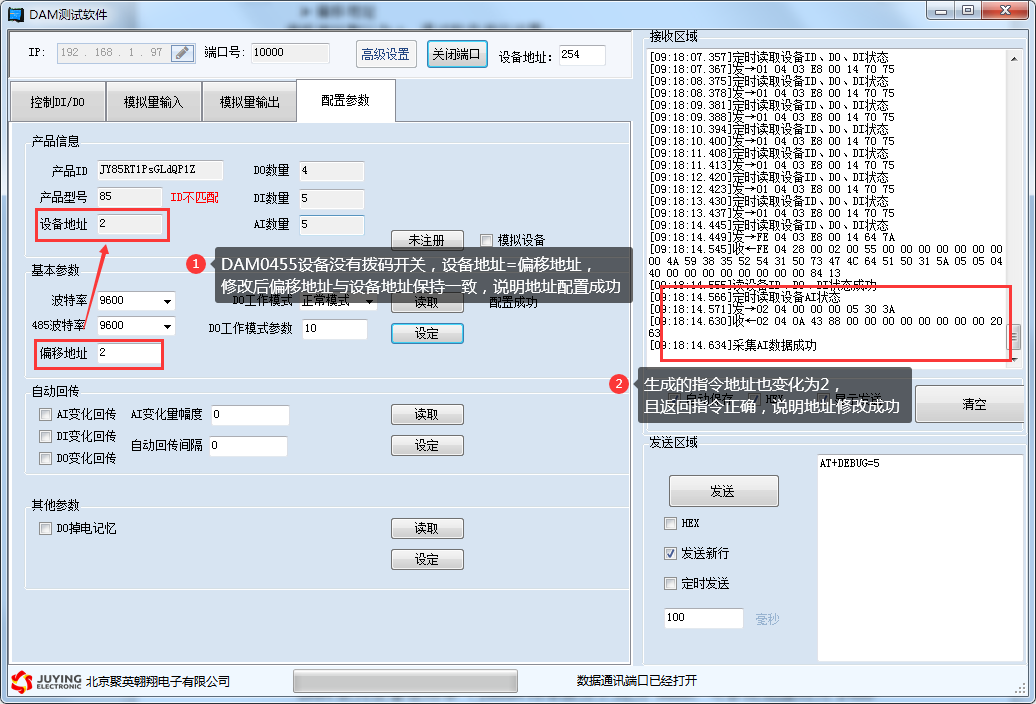

偏移地址默認為0，通過軟件進行設置：

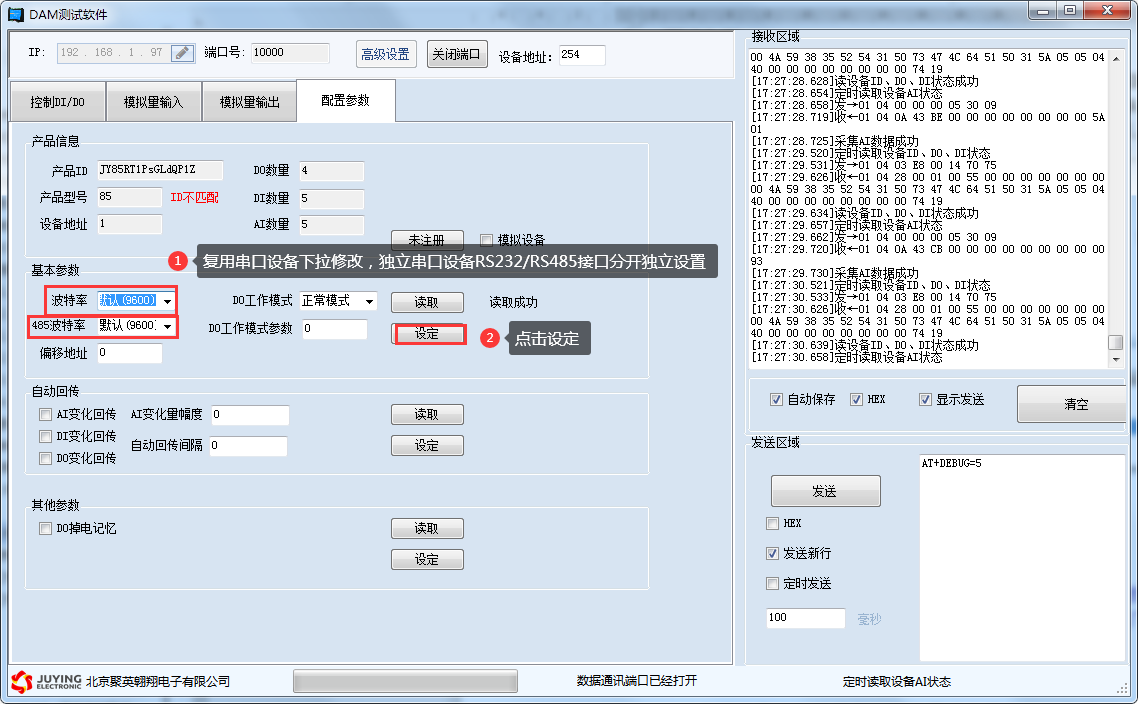

3、波特率

設備重新上電；

使用修改后的波特率通訊測試。

溫度補償說明

十一、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》即可。

Modbus協議中文參考:

http://www.jobatable.com.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

線圈寄存器地址表：

寄存器名稱		寄存器地址（10進制）		說明
溫度輸入
輸入1	溫度輸入 4號指令		40000	第一路溫度輸入
輸入2			40001	第二路溫度輸入
輸入3			40002	第三路溫度輸入
輸入4			40003	第四路溫度輸入
輸入5			40004	第五路溫度輸入
輸入6			40005	第六路溫度輸入
輸入7			40006	第七路溫度輸入
輸入8			40007	第八路溫度輸入
輸入9			40008	第九路溫度輸入
輸入10			40009	第十路溫度輸入
輸入11			40010	第十一路溫度輸入
輸入12			40011	第十二路溫度輸入
模擬量輸入
輸入1	模擬量輸入 4號指令		40020	第一路模擬量輸入
輸入2			40021	第二路模擬量輸入
輸入3			40022	第三路模擬量輸入
輸入4			40023	第四路模擬量輸入
輸入5			40024	第五路模擬量輸入
輸入6			40025	第六路模擬量輸入
輸入7			40026	第七路模擬量輸入
輸入8			40027	第八路模擬量輸入
輸入9			40028	第九路模擬量輸入
輸入10			40029	第十路模擬量輸入
輸入11			40030	第十一路模擬量輸入
輸入12			40031	第十二路模擬量輸入
配置參數
RS232波特率	保持寄存器		31000	見下表波特率數值對應表，默認為0，支持0-10，該寄存器同時決定RS232和RS485的通信波特率
RS485波特率			31001
設備地址			31002	默認地址1，可設置地址范圍1-254

波特率數值對應表

數值	波特率
0	38400
1	2400
2	4800
3	9600
4	19200
5	38400
6	115200
7	57600
8	56000
9	14400
10	1200

注意：使用第三方上位機，比如組態王、MCGS、PLC等軟件時，PLC寄存器地址會偏移1。

指令生成說明

使用JYDAM調試軟件即可生成查詢通道指令

4、指令列表

情景	RTU格式（16進制發送）
查詢第1路溫度	FE040000000125C5
返回信息	FE 04 02 00 00 AD 24
查詢第2路溫度	FE 04 00 01 00 01 74 05
查詢第3路溫度	FE 04 00 02 00 01 84 05
查詢第4路溫度	FE04 00 03 0 001 D5 C5
查詢第5路溫度	FE04 00 04 00 01 64 04
查詢第6路溫度	FE04 00 05 00 01 35 C4
查詢第7路溫度	FE04 00 06 00 01 C5 C4
查詢第8路溫度	FE04 00 07 00 01 94 04
查詢第9路溫度	FE04 00 08 00 01 A4 07
查詢第10路溫度	FE04 00 09 00 01 F5 C7
查詢第11路溫度	FE04 00 0A 00 01 05 C7
查詢第12路溫度	FE04 00 0B 00 01 54 07
查詢1~12路溫度	FE04 00 00 00 0C E4 00
查詢第1路模擬量	FE 04 00 14 00 01 65C1
返回信息	FE 04 02 00 00 AD 24
查詢第2路模擬量	FE 04 00 15 00 01 34 01
查詢第3路模擬量	FE 04 00 16 00 01 C4 01
查詢第4路模擬量	FE 04 00 17 00 01 95 C1
查詢第5路模擬量	FE 04 00 18 00 01 A5 C2
查詢第6路模擬量	FE 04 00 19 00 01 F4 02
查詢第7路模擬量	FE 04 00 1A 00 01 04 02
查詢第8路模擬量	FE 04 00 1B 00 01 55 C2
查詢第9路模擬量	FE 04 00 1C 00 01 E4 03
查詢第10路模擬量	FE 04 00 1D 00 01 B5 C3
查詢第11路模擬量	FE 04 00 1E 00 01 45 C3
查詢第12路模擬量	FE 04 00 1F 00 01 14 03
查詢1~12路模擬量	FE 04 00 14 00 0C A4 04

5、指令詳解

5.1、溫度查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

查詢第一路溫度

FE040000000125C5

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的第一路模擬量寄存器地址
00 01	查詢數量	要查詢的模擬量數量
25 C5	CRC16

模擬返回信息：

FE 04 02 00 F5 6D 63

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
02	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00(TH) F5(TL)	查詢的AD字	TH為溫度高字節，TL 為溫度低字節； 10進制為245，實際溫度是24.5℃
6D 63	CRC16

查詢12溫度

FE040000000CE400

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的第一路模擬量寄存器地址
00 0C	查詢數量	要查詢的模擬量數量
E4 00	CRC16

模擬返回信息：

FE 04 18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 60

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
18	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL)	查詢的AD字	TH為溫度高字節，TL 為溫度低字節；每通道2個字節，順序讀取
81 60	CRC16

5.2、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量AD字

發送碼：FE 04 00 14 00 0C A4 04

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 14	起始地址	要查詢的模擬量起始寄存器地址（）
00 0C	查詢數量	要查詢的模擬量數量12通道
A4 04	CRC16

模擬返回信息：

返回碼：FE 04 18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 60

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
18	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL)	查詢的AD字	TH為模擬量高字節，TL 為模擬量低字節；每通道2個字節，順序讀取
81 60	CRC16	校驗位

十二、常見問題與解決方法

1、繼電器板卡供電后使用232接口無法建立通信，無法控制

首先測試不同波特率是否可以控制，485接口注意A+、B-線以及屏蔽線，屏蔽線不是必須，但在通信誤碼率大的情況下必須接上，即便距離很近也可能出現此類情況。

2、485總線，掛載了大于1個的設備，我以廣播地址255發送繼電器1吸和，但并不是所有模塊的繼電器1吸和。

廣播地址在總線上只有一個設備時可以使用，大于1個設備時請以撥碼開關區分地址來控制，否則會因?yàn)槟K在通信數據的判斷不同步上導致指令無法正確執行。

3、西門子PLC與設備不能正常通訊

西門子485總線AB定義與設備相反。
