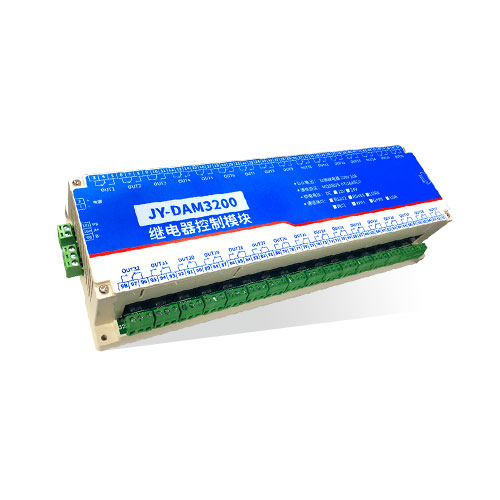

一、產品說明

DAM3200 設備是我公司云系列設備中網絡版的一種，設備通過連接 Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一 ID 號方便用戶進行二次開發使用。

二、產品特點

l 供電電壓 DC7-40V;

l 繼電器輸出觸點隔離;

l 通訊接口支持無線 WIFI+RJ45 以太網口;

l 設備默認 IP 為 192.168.16.254;

l 設備默認 WIFI 名稱為 HI_Link_**(**代表隨機數字字母組合);

l 通信波特率：2400,4800,9600, 19200,38400;

l 通信協議：支持標準modbus RTU/TCP 協議;

l 支持用戶二次開發。

三、產品功能

l 三十二路繼電器控制;

l 可實現遠距離操控;

l 支持局域網和外網控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透傳、力控、組態王、Modbus tcp 連接;

l 具有閃開、閃斷【點動】功能，可以自定義設置點動時間。

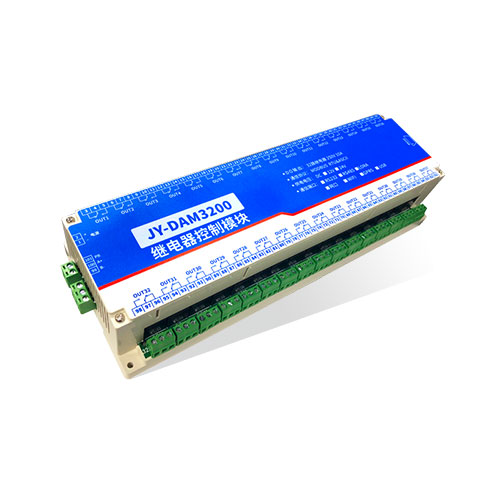

四、產品選型

型號	modbus	RJ45	WIFI	GSM	繼電器
DAM3200-WIFI+網口	●	●	●		32

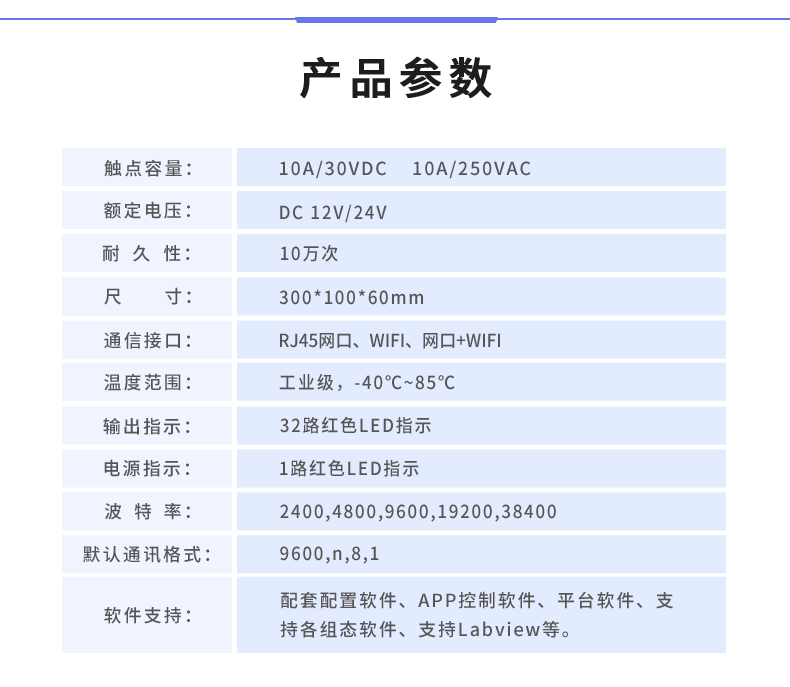

五、主要參數

參數	說明
觸點容量	10A/30VDC 10A/250VAC
耐久性	10萬次
通訊接口	WIFI+RJ45以太網口
默認 WIFI 名稱	HI_Link_（代表隨機數字字母組合）
默認 IP	192.168.16.254
額定電壓	DC 12V/24V
電源指示	1路紅色 LED 指示（不通信時常亮，通信時閃爍）
輸出指示	32路紅色 LED 指示
溫度范圍	工業級，-40℃—85℃

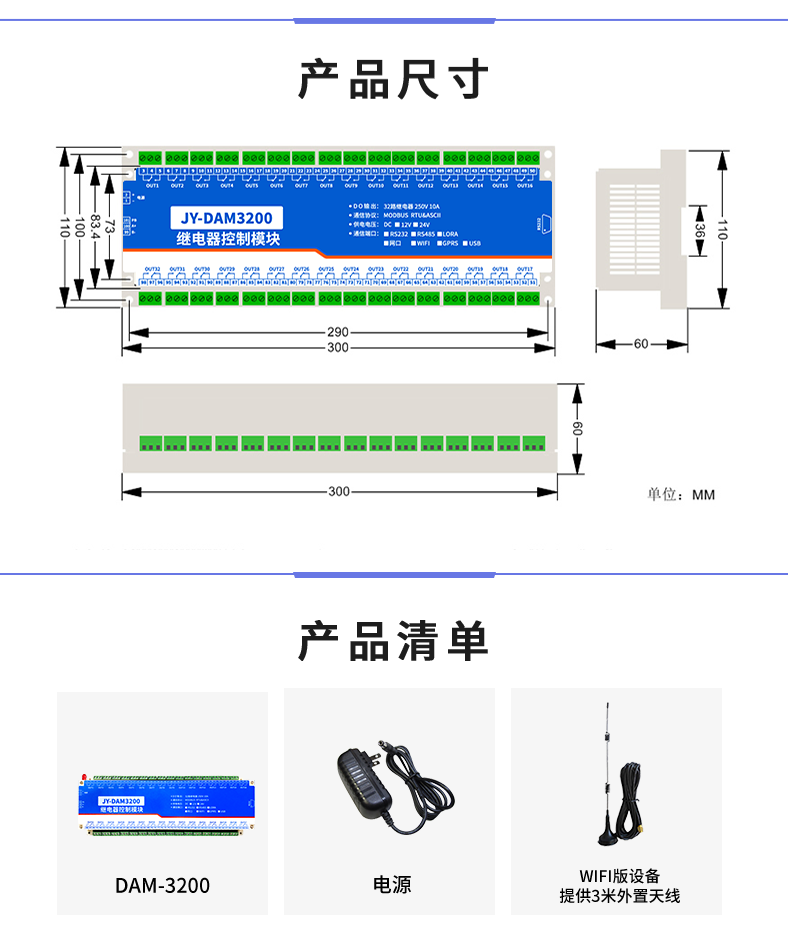

尺寸	30011060mm
重量	330g
默認通訊格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400
軟件支持	配套配置軟件、app 控制軟件，平臺軟件；支持各家組態軟件；支持 Labviewd 等

六、通訊架構說明

設備使用基于 Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器 ems.jydtu.com，端口號 60001 進行通訊。

七、快速使用說明

1 、設備供電后進行本地通訊測試;

2 、測試成功通訊后，將設備接入外網，配置相應的參數和工作模式;

3 、獲取設備唯一 ID 號;

4 、手機安裝云平臺 app 軟件;

5 、通過云平臺添加設備進行測試使用

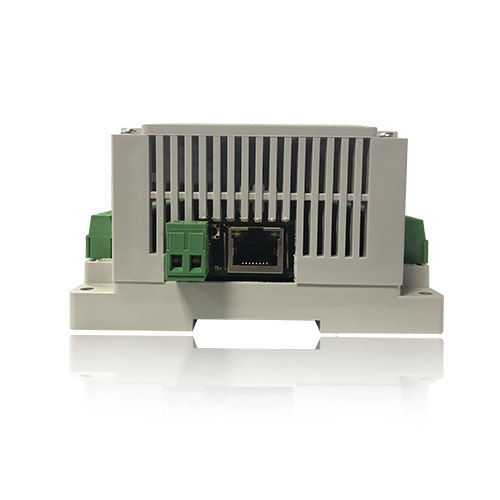

八、硬件說明

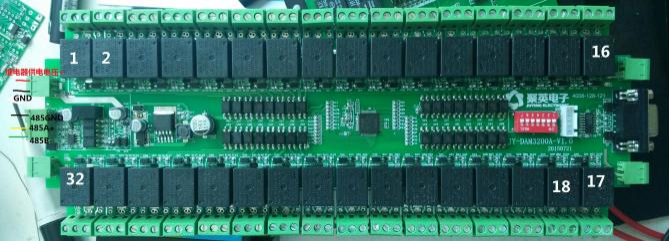

1、接口說明

2、繼電器接線說明

九、設備參數配置及測試

WIFI+ 網口版設備通過網頁方式來進行參數配置，設備默認 WIFI 信號名稱為Hi_Link_**** ，連接密碼為 12345678 ，默認 IP 為 192.168.16.254 ，詳細配置方法，閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;

下載地址：http://www.jobatable.com/download/JYCloud_WIFIConfig.pdf

十、設備唯一 ID 號

使用聚英云平臺軟件，要求 DAM 設備具有唯一 ID 號，唯一 ID 號獲取有以下兩種方式：

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：

2、使用軟件獲取【選用】

獲取唯一 ID 軟件下載地址：http://www.jobatable.com/download/Virtual_serial_port.zip

(該軟件不需要安裝，下載打開即可)虛擬串口軟件下載地址：http://www.jobatable.com/download/DAMSoftware.zip

1 ) 操作步驟

1 建立虛擬串口

打開安裝的虛擬串口軟件“USR-VCOM ”，添加虛擬串口，如下所示：

注：添加的虛擬串口不能與本機已有的串口沖突，目標 IP 即設備的 IP ，虛擬串口參數要求與章節 4 中配置的設備參數一致。

虛擬串口添加完成后，建立的虛擬串口狀態為已連接狀態，如下所示：

2 讀取唯一 ID 號

打開下載的“讀取唯一 ID ”軟件，打開上步中虛擬的串口，點擊“唯一 ID ”按鈕 , 軟件底部提示讀取成功，即可獲取設備的唯一 ID 號，如下所示：

2) 常見問題

1 、軟件提示讀取成功，唯一 ID 號為空白或不提示。

此時需聯系我司客服人員，確認該購買的設備是否具有唯一 ID 號。

2 、軟件提示讀取失敗。

此時檢查建立的虛擬串口是否已連接，設備的通信波特率是否為 9600.

十一、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;

下載地址：http://www.jobatable.com/download/JYCloud_NET-WIFI.pdf

十二、開發資料說明

1、工作模式說明

1.1 、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開，斷開時閉合);

閃開模式：對繼電器每操作一次，繼電器則閉合 1 秒(實際時間【單位秒】=設置數字*0. 1)后自行斷開;

閃斷模式：對繼電器每操作一次，繼電器則斷開 1.秒(時間可調)后自行閉合;

2、Modbus 寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1 、5 、15

指令碼	含義
1	讀線圈寄存器
5	寫單個線圈
15	寫多個線圈寄存器

線圈寄存器地址表：

寄存器名稱		寄存器地址	說明
線圈控制
線圈 1	寫線圈 1 號指令碼	0x0001	第一路繼電器輸出
線圈 2		0x0002	第二路繼電器輸出
線圈 3		0x0003	第三路繼電器輸出
線圈 4		0x0004	第四路繼電器輸出
線圈 5		0x0005	第五路繼電器輸出
線圈 6		0x0006	第六路繼電器輸出
線圈 7		0x0007	第七路繼電器輸出
線圈 8		0x0008	第八路繼電器輸出
線圈 9		0x0009	第九路繼電器輸出
線圈 10		0x0010	第十路繼電器輸出
線圈 11		0x0011	第十一路繼電器輸出
線圈 12		0x0012	第十二路繼電器輸出
線圈 13		0x0013	第十三路繼電器輸出
線圈 14		0x0014	第十四路繼電器輸出
線圈 15		0x0015	第十五路繼電器輸出
線圈 16		0x0016	第十六路繼電器輸出
線圈 17		0x0017	第十七路繼電器輸出
線圈 18		0x0018	第十八路繼電器輸出
線圈 19		0x0019	第十九路繼電器輸出
線圈 20		0x0020	第二十路繼電器輸出
線圈 21		0x0021	第二十一路繼電器輸出

線圈 22	0x0022	第二十二路繼電器輸出
線圈 23	0x0023	第二十三路繼電器輸出
線圈 24	0x0024	第二十四路繼電器輸出
線圈 25	0x0025	第二十五路繼電器輸出
線圈 26	0x0026	第二十六路繼電器輸出
線圈 27	0x0027	第二十七路繼電器輸出
線圈 28	0x0028	第二十八路繼電器輸出
線圈 29	0x0029	第二十九路繼電器輸出
線圈 30	0x0030	第三十路繼電器輸出
線圈 31	0x0031	第三十一路繼電器輸出
線圈 32	0x0032	第三十二路繼電器輸出

備注：

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0 開始，如 00001 對應 0000。

波特率數值對應表

數值	波特率
0	9600
1	2400
2	4800
3	9600
4	19200
5	38400

③ ：繼電器狀態，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢，但控制只能使用 00001---00002 地址。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。

對應結果如下：

Bit	15	14	13	12	11	10	9	8	7	6	5	4	3	2	1	0
繼電器位置	8	7	6	5	4	3	2	1	16	15	14	13	12	11	10	9

即寄存器 30009 數據的 bit8 與寄存器 00001 的數據一樣。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 、10002都對應到指定的硬件上。

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位，然后減一。

3、相關指令

情景	RTU 格式（16 進制發送）

查詢十六路狀態	FE 01 00 00 00 10 29 C9
查詢指令返回信息	FE 01 01 00 61 9C
控制第一路開	FE 05 00 00 FF 00 98 35
控制返回信息	FE 05 00 00 FF 00 98 35
控制第一路關	FE 05 00 00 00 00 D9 C5
控制返回信息	FE 05 00 00 00 00 D9 C5
控制第二路開	FE 05 00 01 FF 00 C9 F5
控制第二路關	FE 05 00 01 00 00 88 05
控制第三路開	FE 05 00 02 FF 00 39 F5
控制第三路關	FE 05 00 02 00 00 78 05
控制第四路開	FE 05 00 03 FF 00 68 35
控制第四路關	FE 05 00 03 00 00 29 C5
控制第五路開	FE 05 00 04 FF 00 D9 F4
控制第五路關	FE 05 00 04 00 00 98 04
控制第六路開	FE 05 00 05 FF 00 88 34
控制第六路關	FE 05 00 05 00 00 C9 C4
控制第七路開	FE 05 00 06 FF 00 78 34
控制第七路關	FE 05 00 06 00 00 39 C4
控制第八路開	FE 05 00 07 FF 00 29 F4
控制第八路關	FE 05 00 07 00 00 68 04
控制第九路開	FE 05 00 08 FF 00 19 F7
控制第九路關	FE 05 00 08 00 00 58 07
控制第十路開	FE 05 00 09 FF 00 48 37
控制第十路關	FE 05 00 09 00 00 09 C7
控制第十一路開	FE 05 00 0A FF 00 B8 37
控制第十一路關	FE 05 00 0A 00 00 F9 C7
控制第十二路開	FE 05 00 0B FF 00 E9 F7
控制第十二路關	FE 05 00 0B 00 00 A8 07
控制第十三路開	FE 05 00 0C FF 00 58 36
控制第十三路關	FE 05 00 0C 00 00 19 C6
控制第十四路開	FE 05 00 0D FF 00 09 F6
控制第十四路關	FE 05 00 0D 00 00 48 06
控制第十五路開	FE 05 00 0E FF 00 F9 F6
控制第十五路關	FE 05 00 0E 00 00 B8 06
控制第十六路開	FE 05 00 0F FF 00 A8 36
控制第十六路關	FE 05 00 0F 00 00 E9 C6
控制第十七路開	FE 05 00 10 FF 00 99 F0
控制第十七路關	FE 05 00 10 00 00 D8 00
控制第十八路開	FE 05 00 11 FF 00 C8 30
控制第十八路關	FE 05 00 11 00 00 89 C0
控制第十九路開	FE 05 00 12 FF 00 38 30

控制第十九路關	FE 05 00 12 00 00 79 C0
控制第二十路開	FE 05 00 13 FF 00 69 F0
控制第二十路關	FE 05 00 13 00 00 28 00
控制第二十一路開	FE 05 00 14 FF 00 D8 31
控制第二十一路關	FE 05 00 14 00 00 99 C1
控制第二十二路開	FE 05 00 15 FF 00 89 F1
控制第二十二路關	FE 05 00 15 00 00 C8 01
控制第二十三路開	FE 05 00 16 FF 00 79 F1
控制第二十三路關	FE 05 00 16 00 00 38 01
控制第二十四路開	FE 05 00 17 FF 00 28 31
控制第二十四路關	FE 05 00 17 00 00 69 C1
控制第二十五路開	FE 05 00 18 FF 00 18 32
控制第二十五路關	FE 05 00 18 00 00 59 C2
控制第二十六路開	FE 05 00 19 FF 00 49 F2
控制第二十六路關	FE 05 00 19 00 00 08 02
控制第二十七路開	FE 05 00 1A FF 00 B9 F2
控制第二十七路關	FE 05 00 1A 00 00 F8 02
控制第二十八路開	FE 05 00 1B FF 00 E8 32
控制第二十八路關	FE 05 00 1B 00 00 A9 C2
控制第二十九路開	FE 05 00 1C FF 00 59 F3
控制第二十九路關	FE 05 00 1C 00 00 18 03
控制第三十路開	FE 05 00 1D FF 00 08 33
控制第三十路關	FE 05 00 1D 00 00 49 C3
控制第三十一路開	FE 05 00 1E FF 00 F8 33
控制第三十一路關	FE 05 00 1E 00 00 B9 C3
控制第三十二路開	FE 05 00 1F FF 00 A9 F3
控制第三十二路關	FE 05 00 1F 00 00 E8 03

4、指令詳解

控制 1 路繼電器(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

字段	含義	備注
FE	設備地址	這里為廣播地址
05	05 指令	單個控制指令
00 00	地址	要控制繼電器寄存器地址
FF 00	指令	繼電器開的動作
98 35	CRC16	前 6 字節數據的CRC16 校驗和

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

字段	含義	備注
FE	設備地址	這里為廣播地址

05	05 指令	單個控制指令
00 00	地址	要控制繼電器寄存器地址
FF 00	指令	繼電器開的動作
98 35	CRC16	前 6 字節數據的CRC16 校驗和

1、繼電器查詢

查詢 16 路繼電器

FE 01 00 00 00 20 29 DD

字段	含義	備注
FE	設備地址	這里為廣播地址
01	01 指令	查詢繼電器狀態指令
00 00	起始地址	要查詢的第一個繼電器寄存器地址
00 20	查詢數量	要查詢的繼電器數量
29 DD	CRC16	前 6 字節數據的CRC16 校驗和

繼電器卡返回信息：

FE 01 01 00 61 9C

字段	含義	備注
FE	設備地址
01	01 指令	返回指令：如果查詢錯誤，返回 0x81
01	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00	查詢的狀態	返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態。。。。。。。 Bit7:第八個繼電器狀態
61 9C	CRC16	前 6 字節數據的CRC16 校驗和

2、閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段	含義	備注
FE	設備地址
10	10 指令	查詢輸入寄存器指令
00 03	繼電器地址	要控制的器地址
00 02	控制命令數量	要對繼電的命令個數
04	字節數	控制信息命令的的所有字節數。1+(n-1)/8
00 04/00 02	指令	閃開閃閉指令
00 0A	延時時間	00 0A 為十六進制換為十進制則為間隔時間
00 D8	CRC16

返回碼：FE 10 00 03 00 02 A5 C7

字段

含義

備注

FE	設備地址
10	10 指令	返回指令：如果查詢錯誤，返回 0x82
00 03	設備地址	查詢設備的地址
00 02	接收命令數	設備接受的命令個數
A5 C7	CRC16	校驗位

3、全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

字段	含義	備注
FE	設備地址
0F	0F 指令	返回指令：如果查詢錯誤，返回 0x82
00 00	起始地址
00 04	控制數量	控制的繼電器數量
01	字節數	發送命令字節數
FF （或 00）	全開全關命令	FF 全開命令 00 全關命令
31 D2（或 71 92）	CRC16	校驗位

全斷全開返回碼：FE 0F 00 00 00 04 40 07

字段	含義	備注
FE	設備地址
0F	0F 指令	返回指令：如果查詢錯誤，返回 0x82
00 00	起始地址
00 04	數量	返回信息的繼電器數量
40 07	CRC16	校驗位
