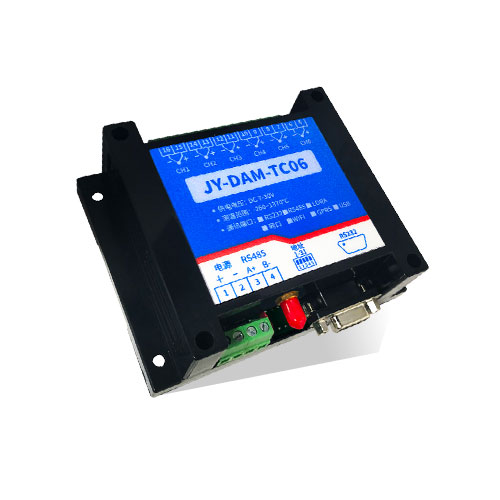

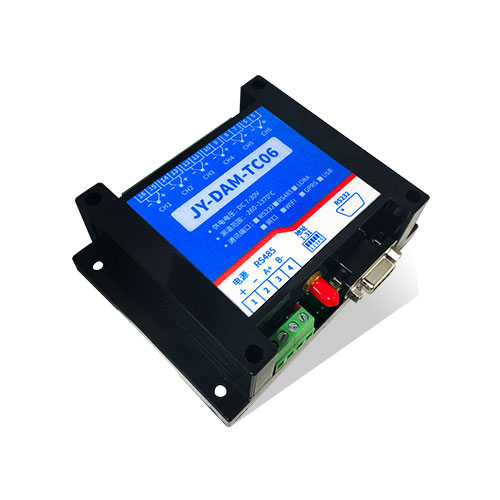

一、產品說明

GPRS-TC06設備是我公司云系列設備中網絡版的一種，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程采集溫度數據的功能，每個設備具有唯一ID號方便用戶進行二次開發使用。

二、產品特點

• 供電電壓DC7-30V；
• 繼電器輸出觸點隔離；
• 使用GPRS通訊，SIM卡支持移動、聯通，暫不支持電信；
• 支持標準modbus協議，同時支持ASCII/RTU格式；
• 測量芯片采用24位AD轉換器,精度可做到±1度；
• 支持用戶二次開發。

三、產品功能

• 6路K型熱電偶采集通道；
• 支持5位尋址地址；
• 支持波特率：2400,4800,9600,19200,38400。
• 支持UDP/TCP工作模式；

四、產品選型

五、主要參數

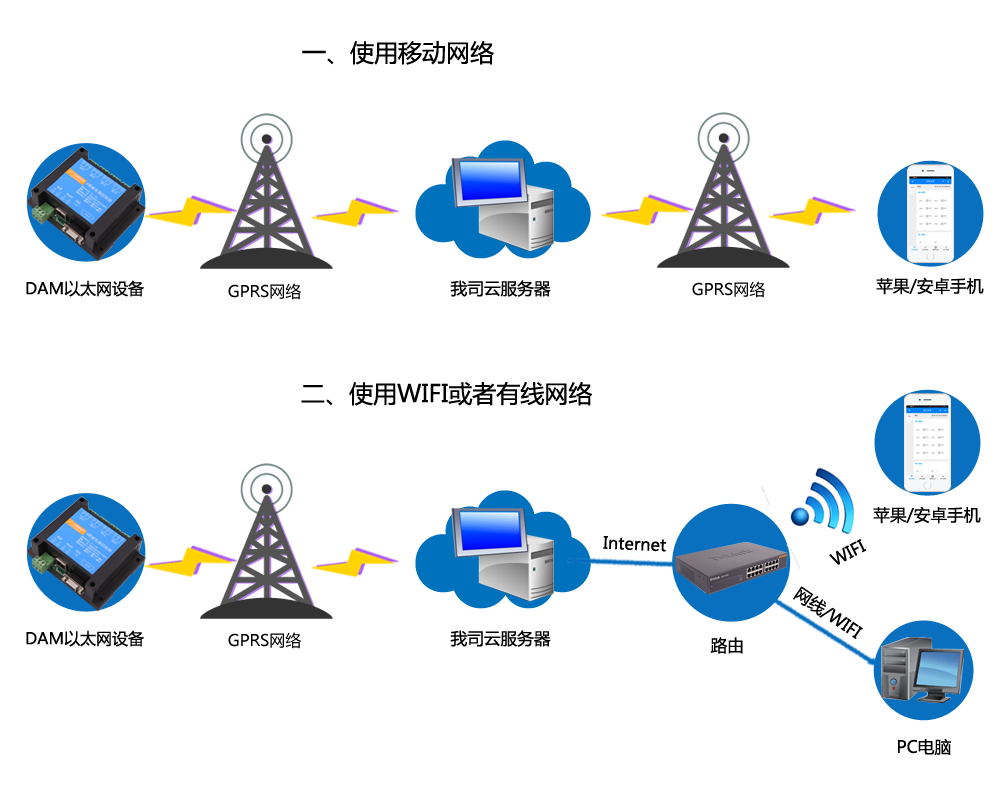

六、通訊說明

設備使用基于移動或聯通的GSM網絡進行遠程通訊，設備上插入移動或聯通SIM卡即可，支持流量卡。

七、使用說明

1. 設備上電后，在設備上插入移動或聯通SIM卡；
2. 使用手機向設備中的手機號發送設置管理員指令；
3. 通過提供的二維碼標簽或者發送查詢短信指令獲取設備唯一ID號；
4. 安裝app軟件添加設備進行測試【默認設備的指向服務器是我司服務器ems.jydtu.com】；
5. 通過發送短信指令來將服務器地址改為使用的服務器地址；【選用】

八、硬件說明

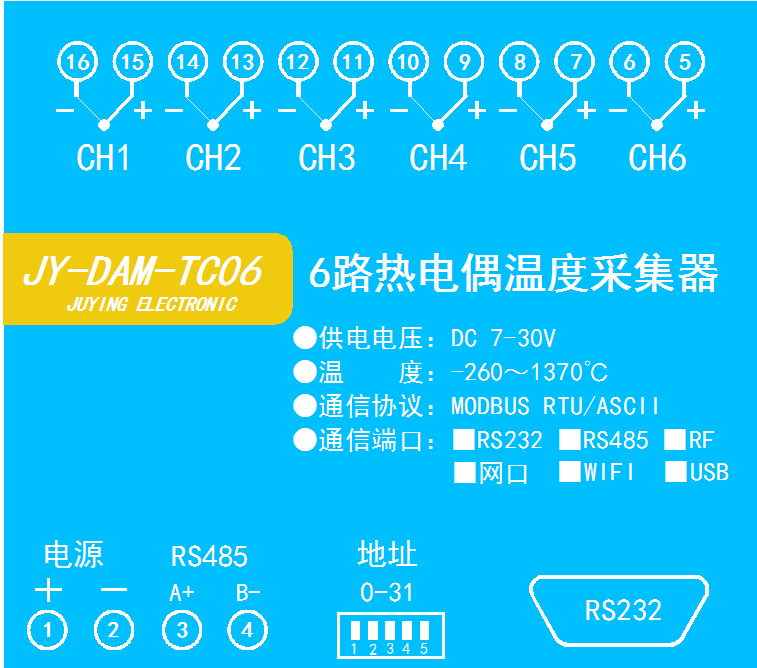

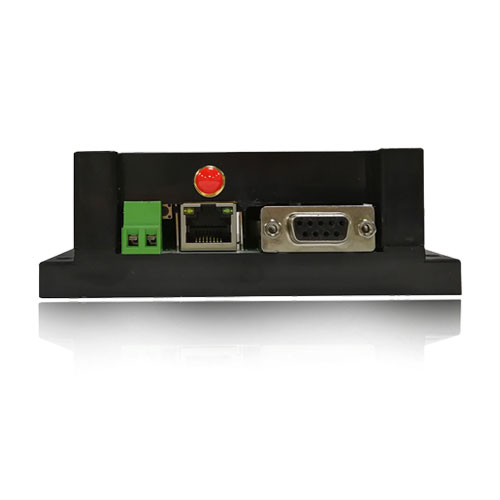

1、接口說明

2、引腳說明

K型熱電偶接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

九、短信配置說明

設備默認面向我司服務器，需要二次開發的用戶可通過短信配置更改面向其他服務器。

查詢指令

（紅色部分為必須指令，其他選用）

1:【管理員手機號】

配置短信:*JY#01#123456#138xxxxxxxx#

2:【APN】

查詢:*JY#02#

配置:*JY#02#"CMNET","",""#

3:【DNS】

查詢:*JY#03#

配置:*JY#03#114.114.114.114#8.8.8.8#300#60#

4:【登錄信息包】

查詢:*JY#04#

配置:*JY#04#Hex#010203040506

5:【心跳包】

查詢:*JY#05#

配置:*JY#05#ASCII#:138xxxxxxxx.

6:【查詢唯一ID號】

查詢:*JY#30#

配置:*JY#30#UNID:***********

CSQ：**

GPS：**

網絡配置及查詢

此處為配置TCP/UDP Client模式時面向的服務器的IP地址及端口號設置，默認面向我司的服務器：ems.jydtu.com，端口號：60001。（紅色部分為可修改部分）網絡1-網絡6其中的任意通道修改即可。

11:【網絡 1】

查詢:*JY#11#

配置:*JY#11#1#ems.jydtu.com#60001#10000#300#0#31#

12:【網絡 2】

查詢:*JY#12#

配置:*JY#12#0##10000#10000#300#0#255#

13:【網絡 3】

查詢:*JY#13#

配置:*JY#13#0##10000#10000#300#0#255#

14:【網絡 4】

查詢:*JY#14#

配置:*JY#14#0##10000#10000#300#0#255#

15:【網絡 5】

查詢:*JY#15#

配置:*JY#15#0##10000#10000#300#0#255#

16:【網絡 6】

查詢:*JY#16#

配置:*JY#16#0##10000#10000#300#0#255#

21:【串口 1】

查詢:*JY#21#

配置:*JY#21#0#0#0#0#255#0#

22:【串口 2】

查詢:*JY#22#

配置:*JY#22#0#0#0#0#255#0#

23:【串口 3】

查詢:*JY#23#

配置:*JY#23#0#0#0#0#255#0#

24:【串口 4】

查詢:*JY#24#

配置:*JY#24#0#0#0#0#255#0#

25:【串口 5】

查詢:*JY#25#

配置:*JY#25#0#0#0#0#255#0#

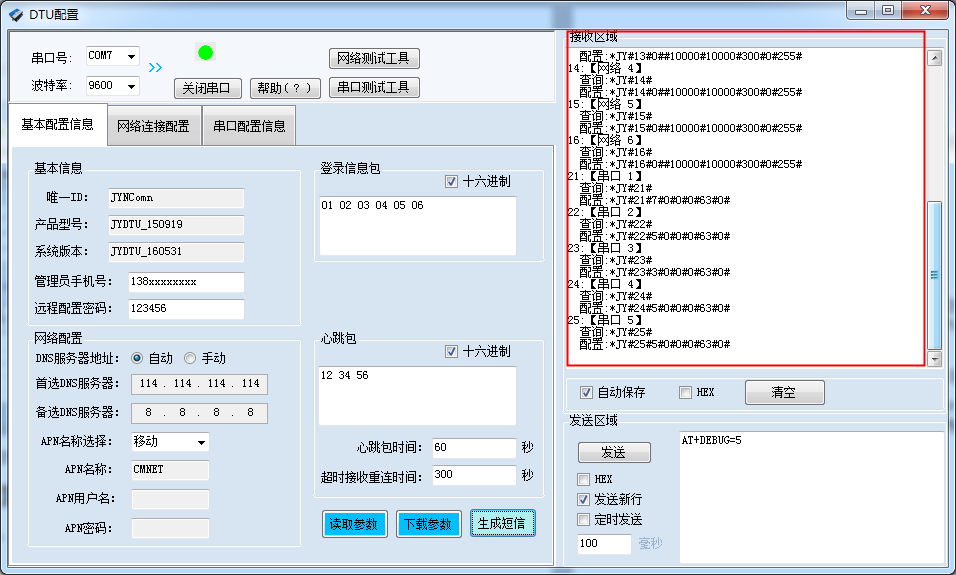

3、軟件生成指令

短信指令也可通過軟件生成。

打開軟件后，打開串口，修改參數配置，點擊修改后，在DTU配置軟件的“基本配置信息”頁，點擊“生成短信”，即可生成短信指令。

十、設備唯一ID號

使用聚英云平臺軟件，要求DAM設備具有唯一ID號，唯一ID號獲取有以下兩種方式：

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一ID號，如下所示：

十一、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機APP平臺軟件和網頁版平臺，其中手機APP軟件又包含Android、IOS兩大類，平臺以我公司的DAM系列網絡版設備和GPRS版設備為應用對象，旨在為用戶提供遠程控制輸出（繼電器、開關量）、模擬量（4-20mA、0-10V、0-5V）采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺使用說明】文檔即可；

下載地址：

www.shijifengiot.com/software/聚英云平臺使用說明V1.2.doc

十二、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文版參考：http://www.jobatable.com.cn/software/software/ DAM調試軟件使用教程.rar

2、Modbus寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3、4、6

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

波特率數值對應表

3、相關指令

4、指令詳解

4.1模擬量查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24
